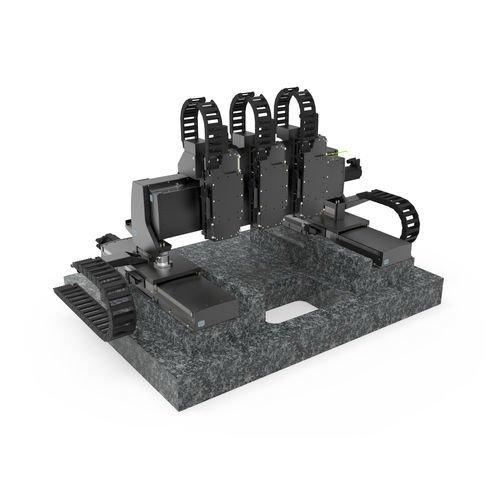

Sistema de posicionamiento XYZ 782300:171.26

linealcon motor linealsobre riel perfilado

Sistema de pórtico multieje XYZ Personalizable - Ideal para control de calidad en línea integrado, tareas de pick-and-place de alta velocidad y aplicaciones combinadas - Tres ejes libremente configurables en el travesaño para aplicaciones individuales de todo tipo por encima de la cabeza - Alto rendimiento gracias a recorridos de 500 x 700 x 100 mm, ampliables a 1000 mm - Excelente repetibilidad de hasta 0,4 µm - Desacoplamiento entre los ejes del pórtico y el travesaño para facilitar el control mediante codificadores de motor y evitar la sobredeterminación Este versátil pórtico adaptable para aplicaciones aéreas se puede configurar libremente en número de ejes, tamaño y accionamiento a partir de las etapas estándar de la serie PLT. Se pueden adaptar tres o más cabezales de procesamiento, cámaras, sensores, etc. específicos del cliente al travesaño mejorado. Especificaciones: - Carrera: 500 x 700 x 100 mm - Repetibilidad: 0,4 - ± 0,5 µm - Velocidad: 790 - 1580 mm (X) / 1000-2000 mm (Y) / 470 - 940 mm (Z) - Carga máx: 1010 N (XY)/ 260 N (Z) - Accionamiento: motor lineal (núcleo de hierro), carril de perfil (XYZ) - Retroalimentación: escala lineal - Controlador de movimiento: FMC-Serie, ACS, SPS-Integration Opciones personalizadas: - Ampliación con ejes Z adicionales para la integración de otros cabezales de procesamiento, cámaras o sensores - Adaptación de los recorridos transversales al área de producción - Recinto de seguridad - Placa base de granito, aluminio u otros materiales - Versiones para sala blanca ISO 14644-1 (hasta clase 1 bajo pedido) - Integración en la aplicación global específica del cliente - Controlador industrial totalmente interpolable con capacidad de bus para la integración en casi cualquier entorno de automatización
