Cargador automático de pórtico UNILOAD

para piezas

Descripción general

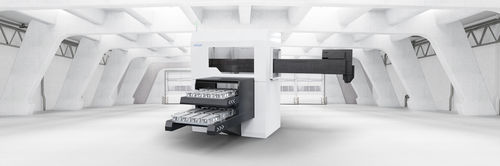

uniLoad es una solución de carga basada en una celda portal lineal con dos pinzas paralelas, diseñada para las máquinas STUDER S31 y S33 con distancias entre puntos de 650 mm y 1000 mm. El sistema gestiona ejes de hasta 650 mm de longitud (Ø máx. 100 mm) y piezas en mandril de hasta 100 mm de longitud (Ø máx. 260 mm). Las piezas se suministran mediante un sistema de palés estandarizado. El módulo base incluye un cerramiento adaptado al diseño de la máquina y una escotilla de carga de serie para un funcionamiento seguro y limpio.

Ventajas

• Automatización estándar para una amplia gama de piezas
• Asistente de configuración intuitivo para puesta en marcha rápida
• Rápida puesta a punto y cambio en menos de 15 minutos
• Suministro de piezas sencillo mediante palés
• No se requieren conocimientos de programación
• Modular y ampliable para necesidades futuras

Especificaciones técnicas
Tipo de máquina: S31 y S33 (distancias entre puntos 650 mm y 1000 mm)
Gama de piezas: Ejes y piezas en mandril
Autonomía: 5 palés (según tamaño de la pieza)
Dimensiones de las piezas: Longitud piezas en mandril hasta 100 mm / Longitud ejes hasta 650 mm; Diámetro piezas en mandril hasta Ø 260 mm / Diámetro ejes hasta Ø 100 mm
Diámetro de agarre ejes: min Ø 6 mm / max Ø 100 mm
Diámetro de agarre piezas en mandril: min Ø 6 mm / max Ø 260 mm
Peso de las piezas: máx. 5 kg (operación alterna) / máx. 15 kg (pinza única)
Tiempo de carga de pieza: 10–12 s (alterna); 18 s (pinza de mandril única); tiempo de reabastecimiento 7 s
Control: Manejo mediante pantalla Siemens 9" e interfaz de usuario intuitiva
Construcción y equipamiento: Bastidor base con cerramiento y puerta de ajuste; viga portal con pinza simple o doble; alimentación por palets/cinta transportadora y salida SPC/NIO
Espacio de instalación aprox.: Ancho 2650 mm, Largo 1600 mm
Interfaz: INTERFACE de cargador STUDER B3 Profinet
Juegos de pinzas estándar para ejes: Ø 6–18 mm; Ø 15–30 mm; Ø 29–45 mm; Ø 45–60 mm; Ø 60–80 mm; Ø 80–90 mm; Ø 90–100 mm

Características / especificaciones técnicas

• Producto: uniLoad
• Máquinas compatibles: S31, S33 (distancias entre puntos 650 mm, 1000 mm)
• Piezas gestionadas: Ejes y piezas en mandril
• Longitud máx (eje): 650 mm; Longitud máx (mandril): 100 mm
• Diámetro máx: Mandril Ø 260 mm / Eje Ø 100 mm
• Rangos de diámetro de agarre: Ø 6–100 mm (ejes), Ø 6–260 mm (mandril)
• Peso piezas: hasta 5 kg (alterna), hasta 15 kg (pinza única)
• Autonomía: 5 palés (según tamaño)
• Tiempo de carga: 10–12 s (alterna), 18 s (pinza mandril única)
• Control: Pantalla Siemens 9" con IU intuitiva
• Interfaz: INTERFACE de cargador STUDER B3 Profinet
• Espacio requerido: aprox. An 2650 mm x L 1600 mm
• Construcción: Bastidor base con cerramiento y puerta de ajuste; viga portal (simple/doble); alimentador por palets
• Diámetros estándar de pinzas para ejes: 6–100 mm (juegos incluidos)
