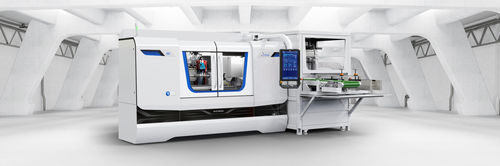

Cargador automático para piezas EASYLOAD

Descripción del producto
Sistema de cargador portal easyLoad para máquinas STUDER modelos S31, S33, S22 y S41. Solución basada en un cargador portal con pinza en V para componentes de eje de hasta 300 mm de longitud y diámetro de agarre Ø 4–30 mm (perfil de interferencia máx. Ø 50 mm). Las piezas se suministran mediante una cinta sincronizada estandarizada y ajustable. La carcasa del módulo base está adaptada al diseño de la máquina para un funcionamiento seguro y limpio.

Ventajas

• Automatización estándar que cubre una amplia gama de piezas
• Suministro de piezas sencillo y fiable
• No se requieren conocimientos de programación de robots
• Plazo de entrega corto gracias a la estandarización
• Ampliable para futuras necesidades

Máquinas compatibles

• S31
• S33
• S22
• S41

Especificaciones técnicas

• Tipo de máquina: S31, S33, S22, S41
• Espectro de piezas: Componentes de eje, sujeción entre puntos
• Autonomía: Hasta 50 piezas (Ø máx. 30 mm)
• Dimensiones de las piezas: Longitud 20–300 mm; Ø de agarre 4–30 mm; Ø de la pieza hasta 75 mm
• Peso máximo de pieza: 10 kg (pinza doble) / 5 kg (pinza simple)
• Tiempo de carga de pieza: 6–8 s (excl. contrapunta sincronizada)
• Sistema de control: STUDER CNC
• Construcción y equipamiento: Bastidor base con carcasa y puerta de acceso; módulo portal con 1 carro y eje NC; dos unidades de agarre en disposición en V con pinzas paralelas neumáticas
• Equipamiento periférico: Cinta sincronizada con bloque en V para piezas brutas, ajustable a distintos tamaños; indexado adelante/atrás; cinta sincronizada para piezas terminadas
• Espacio de instalación (aprox.): Ancho 1200 mm, Largo 2500 mm
