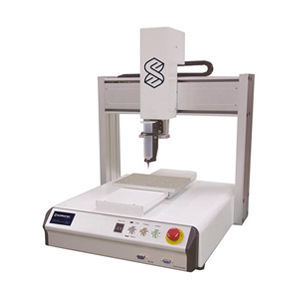

Robot de dosificación

cartesianode pórtico4 ejes

Resumen
Los robots dosificadores de 3 y 4 ejes proporcionan dosificación precisa de líquidos y pastas con áreas de trabajo configurables desde 200×200 mm hasta 600×600 mm y recorridos Z de 50 mm o 100 mm. El cuarto eje ofrece rotación de 360° para trayectorias de aplicación complejas. Opciones de transmisión: correa, tornillo sin fin o ejes de husillo (servomotor) según los requisitos de precisión y carga.

Características generales

• Función de purga en el panel de control y selección de 100 programas en el frontal
• Programación por mando a distancia para puesta en marcha rápida y funciones de enseñanza sencillas
• Compatible con válvulas de microdosificación, depósitos y bombas volumétricas
• Carga útil hasta 3 kg en modelos de sobremesa; opción DUO con dos plataformas independientes para mayor rendimiento
• Opción de antorcha de plasma atmosférico para pretratamiento de superficies

Aplicaciones y ventajas
Estaciones aptas para perlas, arcos, recubrimientos y puntos desde unos pocos μL hasta caudales elevados (hasta 250 L/min). Optimizadas para líneas de producción automatizadas, ofrecen deposición repetible, reducción de desperdicio de material e integración sencilla en estaciones de ensamblaje o control.

Dispensing station - 3 axis

• Superficie de trabajo: 300–500 mm
• Ejes: 3 (X, Y, Z)
• Recorrido del eje Z: 100 mm
• Carga útil: 3 kg
• Robot de sobremesa con función de purga y 100 programas
• Programación del robot vía mando a distancia (sencilla)

Dispensing station - 3 axis - 200F

• Superficie de trabajo: 200 × 200 mm
• Ejes: 3 (X, Y, Z)
• Recorrido del eje Z: 50 mm
• Carga útil: 3 kg
• Función de purga, 100 programas, programación sencilla por mando

Dispensing station DUO - 3 axis

• Dos plataformas independientes para mayores tasas de producción
• Diseñada para aplicaciones de dosificación en paralelo
• Función de purga y 100 programas en el frontal
• Programación sencilla vía mando a distancia

Hybrid • 3 axes

• Ejes de husillo accionados por servomotor para mayor precisión y capacidad
• Área de trabajo: 200–500 mm (X e Y)
• Recorrido del eje Z: 50 mm
• Ejes móviles sobre el área de trabajo; adecuado para producción en línea

Gantry • 3 axis

• Gantry cartesiano con ejes de husillo accionados por servomotor
• Área de trabajo: 300–600 mm
• Ejes móviles sobre la zona de trabajo
• Placa base opcional y altura de viga configurable para conjuntos más grandes

Dispensing station - 4 axis

• Ejes: 4 (X, Y, Z, W)
• Superficies de trabajo: 300–500 mm (varía según modelo)
• Recorrido del eje Z: 100 mm
• Carga útil: 3 kg
• Rotación en el 4º eje: 360°
• Función de purga, 100 programas en el frontal, programación por mando a distancia

Especificaciones técnicas

• Configuraciones disponibles: 3 ejes y 4 ejes
• Rangos de área de trabajo: 200×200 mm, 300–500 mm, hasta 600×600 mm (gantry)
• Recorridos Z: 50 mm (200F, Hybrid) y 100 mm (3/4 ejes estándar)
• Rotación 4º eje: 360° (modelos 4 ejes)
• Carga útil: hasta 3 kg (sobremesa)
• Opciones de accionamiento: correa, tornillo sin fin o ejes de husillo; servomotor para ejes de husillo
• Control: función de purga y selección de 100 programas; programación por mando a distancia
• DUO: dos plataformas independientes para aumentar el rendimiento
• Integración: compatible con válvulas microdosificadoras, bombas volumétricas y depósitos
• Proceso: perlas, arcos, recubrimientos y puntos desde escala μL hasta 250 L/min
• Opcional: antorcha de plasma atmosférico para pretratamiento de superficies
