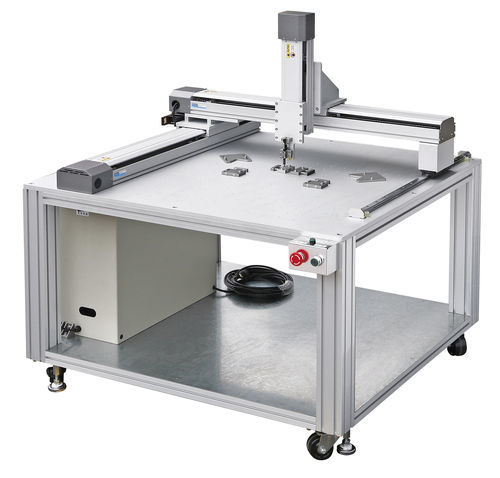

Robot a medida

cartesiano4 ejes3 ejes

Resumen
SUPRATEC Syneo ofrece soluciones personalizadas de robots de dosificación con ejes X, Y y Z configurables, cuyas longitudes pueden alcanzar varios metros. Las unidades a medida pueden suministrarse con alturas de viga personalizadas y una placa base opcional según las necesidades de instalación.

Estación de dosificación - 5 ejes
Las mesas digitalizadas de 5 ejes (estaciones de dosificación) están diseñadas para aplicaciones de dosificación precisas. El panel de control incluye función de purge y una selección de 100 programas en el frontal. La programación es sencilla mediante control remoto. Los robots de sobremesa estándar ofrecen los 3 ejes básicos (X, Y, Z) con superficies de trabajo de 300 mm a 500 mm; se montan dos ejes adicionales sobre el eje Y para el movimiento completo de 5 ejes. La carrera del eje Z se indica en 100m y la carga máxima soportada es de 3 kg.

Automatice sus procesos fácilmente
Las mesas digitalizadas permiten automatizar los procesos de dosificación. Las válvulas de microdosificación, depósitos y bombas volumétricas pueden integrarse fácilmente en las mesas para crear un sistema de dosificación completo, adaptado a los requisitos de producción.

Accesorios opcionales

• Antorcha de tratamiento de superficie por plasma atmosférico para el pretratamiento de materiales
• Unidad LED para curado UV de ensamblajes adhesivos

Ventajas y propiedades
Disponibles en versiones estándar de 3 o 4 ejes para áreas de trabajo de hasta 600×600 mm. Las soluciones a medida parten de una mesa de 3 ejes y pueden ampliarse con dos ejes adicionales para obtener una mesa digitalizada de 5 ejes, ofreciendo gran libertad de movimiento sobre la pieza. El diseño cartesiano permite dimensionar la longitud y la altura de los ejes según los requisitos, incluyendo configuraciones de varios metros. El robot también puede montarse sobre una placa base para estabilidad e integración.

Especificaciones técnicas

• Ejes: X, Y, Z configurables (las longitudes pueden alcanzar varios metros); alturas de viga personalizables
• Configuraciones estándar: 3 ejes o 4 ejes; ampliable a 5 ejes (2 ejes adicionales montados en el eje Y)
• Área de trabajo (versiones estándar): hasta 600 × 600 mm
• Superficies de trabajo de robots de sobremesa: de 300 mm a 500 mm
• Carrera del eje Z: 100m (indicado)
• Carga máxima en eje Z: 3 kg
• Funciones del panel de control: purge; selección de 100 programas en el frontal
• Programación: control remoto para programación simplificada
• Integración: compatible con válvulas de microdosificación, depósitos y bombas volumétricas
• Montaje: puede montarse en placa base
