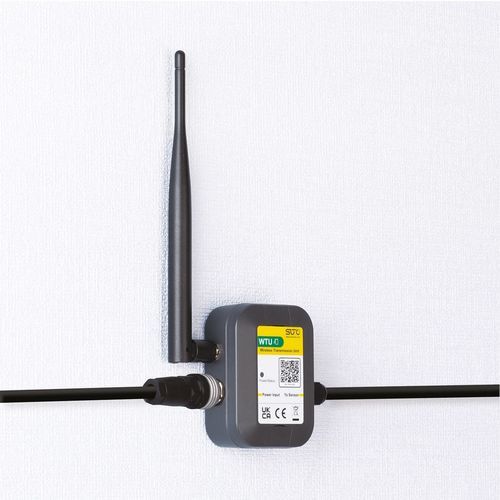

Transmisor de telemedida WTU

Visión general
La WTU (Unidad de Transmisión Inalámbrica) sustituye las conexiones Modbus cableadas por un enlace radio seguro pensado para redes industriales y de aire comprimido donde el tendido de cables es impracticable o costoso. Ofrece conectividad plug-and-play entre maestros y esclavos Modbus, sensores, registradores de datos y pasarelas, soportando enlaces de largo alcance y topologías multipunto con transmisión cifrada.

Características clave

• Comunicación inalámbrica de larga distancia en bandas ISM (frecuencias según región)
• Versiones estacionaria (WTU-S) y portátil (WTU-P); opción portátil con batería para configuraciones móviles
• Soporte del protocolo Modbus RTU (RS485)
• Cifrado AES 128 bits para transmisión segura
• Transmisión de datos transparente que mantiene el formato Modbus
• Solución escalable para monitorización multipunto (múltiples sensores por esclavo WTU)
• Modo repetidor para extender el alcance
• Configuración rápida mediante la app móvil S4C-WTU (asistente de instalación y pruebas de señal)
• Roles flexibles: Maestro, Esclavo o Repetidor
• Hasta 16 dispositivos esclavos por maestro

Modelos disponibles

• WTU-S — versión estacionaria para instalaciones fijas
• WTU-P — versión portátil con batería integrada para uso móvil
• WTU-PM — versión maestro portátil para maestros de mano

Aplicaciones

• Redes de aire comprimido distribuidas: conectar sensores en ubicaciones de difícil cableado
• Plantas industriales: enlazar comunicaciones Modbus entre edificios o áreas de producción
• Configuraciones de medición móviles: transmisión inalámbrica desde equipos portátiles
• Actualización de instalaciones existentes para evitar tendido de cables y paradas de producción
• Extensión de alcance o mitigación de interferencias mediante modo repetidor

Especificaciones técnicas

• DATOS GENERALES:
  Frecuencia inalámbrica: 470-510 MHz (CN470); 863-870 MHz (EU868); 915-928 MHz (US915)
• DATOS GENERALES:
  Material de la carcasa: Plástico
• DATOS GENERALES:
  Grado de protección: IP65
• DATOS GENERALES:
  Indicador LED: 1 x LED
• DATOS GENERALES:
  Temperatura de funcionamiento: 0 ~ 50 °C
• DATOS GENERALES:
  Humedad: <90% HR, sin condensación
• DATOS GENERALES:
  Dimensiones: WTU-S & WTU-PM: 80 x 60 x 30.3 mm; WTU-P: 130 x 90 x 40 mm
• DATOS GENERALES:
  Peso: WTU-S & WTU-PM: 120 g; WTU-P: 470 g
• DATOS ELÉCTRICOS:
  Alimentación entrada: WTU-S & WTU-PM: 18...28 VDC / 0.5 A; WTU-P: 18...28 VDC / 1 A
• DATOS ELÉCTRICOS:
  Salida de alimentación: WTU-S & WTU-PM: 18...28 VDC / 0.5 A; WTU-P: 24 VDC / 0.5 A
• DATOS ELÉCTRICOS:
  Consumo: WTU-S & WTU-PM: <= 0.3 W; WTU-P: <= 0.5 W
• DATOS ELÉCTRICOS:
  Batería (WTU-P): Li‑ion 3500 mAh, 11.1 V
• INTERFAZ:
  Indicadores LED: Verde continuo = Encendido; Verde intermitente = Recibiendo datos; Rojo continuo = Error; Rojo intermitente = Transmisión
• INTERFAZ:
  Pantalla estado (WTU-P): Indicador de nivel de batería
• INTERFAZ:
  Conector: RS485 (Modbus/RTU)
• INTERFAZ:
  Método de transmisión: Transmisión de datos transparente
• INTERFAZ:
  Tecnología de cifrado: AES 128 bits
