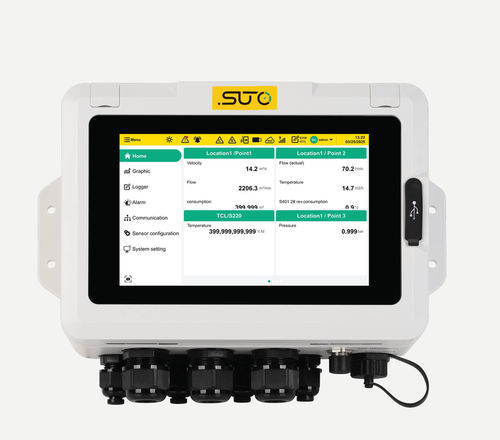

Registrador de datos USB S332

etherneten líneaRS-485

Descripción general El S332 Display and Data Logger centraliza la adquisición, visualización, almacenamiento y análisis de datos en una única plataforma. Diseñado para sistemas de aire comprimido y gases industriales, el S332 ofrece visibilidad en tiempo real de toda la red, desde la generación hasta el punto de uso. Conecta hasta 150 canales y supervisa toda tu red de aire comprimido desde una única pantalla táctil a color de 7 pulgadas. Un solo dispositivo, visibilidad completa Conecta hasta 150 canales y supervisa toda tu red de aire comprimido desde una única pantalla táctil en color de 7 pulgadas. El S332 es compatible con los sensores SUTO iTEC y de otros fabricantes a través de Modbus/RTU, Modbus/TCP, entradas analógicas y digitales, lo que permite la integración de los puntos de medición existentes sin necesidad de hardware adicional. Potente registro y análisis de datos El registrador de datos integrado de 10 GB almacena hasta 4.5 mil millones de puntos de datos para el análisis de tendencias a largo plazo. Los archivos registrados pueden exportarse para la elaboración de informes, la gestión energética y la documentación de cumplimiento normativo. Los gráficos de canales personalizables y las tendencias en tiempo real facilitan una rápida interpretación y la toma de medidas. Cumplimiento normativo integrado Las funciones de gestión de usuarios, registro de auditoría y firma electrónica cumplen los requisitos de la norma 21 CFR Parte 11 de la FDA. El acceso basado en roles, con cuentas de administrador, operador, auditor y responsable, garantiza que el funcionamiento del sistema sea seguro y totalmente trazable, lo que hace que el S332 sea adecuado para la industria farmacéutica y otros sectores regulados. Acceso desde cualquier lugar El servidor web integrado permite la visualización y el manejo remotos a través de una red local. Con una conexión 4G/LTE opcional y la plataforma web S4C, el dispositivo puede supervisarse, configurarse, exportarse y cargar datos a una nube SaaS desde ubicaciones remotas. Gestión fiable de alarmas Los umbrales de alarma configurables específicos para cada canal, junto con el registro de alarmas en tiempo real e histórico, ayudan a detectar problemas de forma temprana y a reducir el riesgo. Los relés integrados (ampliables hasta diez) activan acciones inmediatas cuando se superan los límites. Robusto y fácil de instalar La carcasa con clasificación IP65 protege el dispositivo en entornos industriales. El S332 admite tanto el montaje en pared como en panel y está disponible en versiones de CA y CC. Aplicaciones

• Operadores de sistemas de aire comprimido
• Proyectos de gestión energética
• Instalaciones de fabricación y producción
• Sectores farmacéutico y regulado
• Monitorización de servicios públicos en toda la fábrica
• Aplicaciones de monitorización con sensores multipunto

Resumen del S332 y el S331 (comparación) Característica | S332 | S331 Tamaño de la pantalla | 7 pulgadas | 5 pulgadas Tipo de pantalla | Pantalla táctil capacitiva | Pantalla táctil resistiva Resolución | 1280 x 800 | 800 x 480 Almacenamiento | 10 GB | 3 GB Entrada Modbus | Hasta 150 canales | 58 canales Sensores analógicos | Hasta 8 | Hasta 2 Sensores digitales | Hasta 8 | Hasta 2 Salidas de relé | Hasta 10 | 2 Alimentación para sensores | 50 W (CA), hasta 168 W (CC) | 10 W (Compact), 50 W (Flex) Configuración | Pantalla local S332 y S4C Web | Pantalla S4C FDA 21 CFR Parte 11 | Sí (registro de auditoría, firma electrónica, multiusuario) | No Acceso remoto mediante servidor web | Compatible (visualización y funcionamiento remotos) | No compatible Interfaz de señal y alimentación (tabla técnica clave) INTERFAZ DE SEÑAL Y ALIMENTACIÓN DEL S332 Señales de entrada: Entrada de señal Modbus | Modbus/RTU maestro; Modbus/TCP maestro (hasta 150 canales de medición) Entrada analógica (opcional) | 0 ... 20 mA / 4 ... 20 mA, 0 ... 10 V / 0,5 ... 4,5 V; hasta 2 módulos de entrada analógica, cada módulo tiene 4 canales de entrada analógica Entrada digital (opcional) | Hasta 2 módulos de entrada digital; cada módulo dispone de 4 canales de entrada digital Señales de salida: Salida de alarma | 2 relés integrados; hasta 2 módulos de relés (opcionales), cada módulo dispone de 4 relés Salida de señal Modbus | 1 x Modbus/RTU (esclavo); 1 x Modbus/TCP Interfaz de datos / Conexión | Modbus/TCP maestro (Ethernet); Modbus/TCP esclavo (Ethernet); Modbus/RTU maestro (RS-485); Modbus/RTU esclavo (RS-485); puerto USB-C Fuente de alimentación: Versión CA | 85 ... 305 VCA, 60 W, 50/60 Hz Versión de CC | 18 ... 30 VCC, máx. 7 A Alimentación del sensor: Versión de CA | 24 V, máx. 50 W Versión de CC | 24 V, máx. 150 W Datos generales (tabla técnica principal) DATOS GENERALES Pantalla | Pantalla gráfica integrada de 7" de alta resolución, resolución: 1280 x 800 píxeles, pantalla táctil Registrador de datos / Almacenamiento | Interno, 10 GB, ~530 días de forma típica (ejemplo: 50 canales con un muestreo de 1 s) Material / Carcasa | PC + ABS Clase de protección | IP65 Homologaciones | CE, FCC Instalación | En panel, montable en pared Dimensiones | Véase el plano dimensional (documentación del fabricante) Diámetro de entrada de cables | 3 conectores PG M20 (cada uno para 2 cables, Ø 5 ... 6 mm); 4 conectores PG M12 (cada uno para 1 cable, Ø 5 ... 6 mm) Peso | 1 ... 1,8 kg (dependiendo de las opciones instaladas y la carcasa) Condiciones de funcionamiento: Temperatura de funcionamiento | 0 ... +45 °C Humedad de funcionamiento | <90 %, sin condensación Temperatura de transporte | -20 ... +60 °C Temperatura de almacenamiento | -20 ... +70 °C Descargas (documentos disponibles) La ficha técnica y el manual del producto están disponibles en formato PDF en la sección de descargas del fabricante (información específica del modelo y manual de instalación). Características / especificaciones técnicas

• Modelo: S332
• Pantalla táctil capacitiva en color de 7 pulgadas y alta resolución (1280 x 800)
• Almacenamiento interno: 10 GB (registra hasta ~4.5 mil millones de puntos de datos)
• Conecta hasta 150 canales de medición (Modbus/RTU, Modbus/TCP)
• Entradas analógicas: módulos opcionales, hasta 2 módulos × 4 canales cada uno (0/4–20 mA, 0–10 V / 0,5–4,5 V)
• Entradas digitales: módulos opcionales, hasta 2 módulos × 4 canales cada uno
• Salidas de alarma: 2 relés integrados; ampliable hasta 10 relés mediante módulos
• Compatibilidad con Modbus/RTU y Modbus/TCP en modo maestro/esclavo; puerto USB-C
• Alimentación de los sensores: versión de CA, 24 V máx. 50 W; versión de CC: 24 V, máx. 150 W
• Fuente de alimentación: CA 85–305 VCA (60 W) o CC 18–30 VCC (máx. 7 A)
• Carcasa IP65; montable en panel o en pared
• Material de la carcasa: PC + ABS
• Homologaciones: CE, FCC
• Temperatura de funcionamiento: de 0 a +45 °C; almacenamiento de -20 a +70 °C
• Compatibilidad con la norma FDA 21 CFR Parte 11: gestión de usuarios, registro de auditoría, firma electrónica
• Acceso remoto opcional a través del servidor web integrado y 4G/LTE opcional; compatible con la plataforma web S4C
• Peso típico: 1,0–1,8 kg, dependiendo de las opciones
