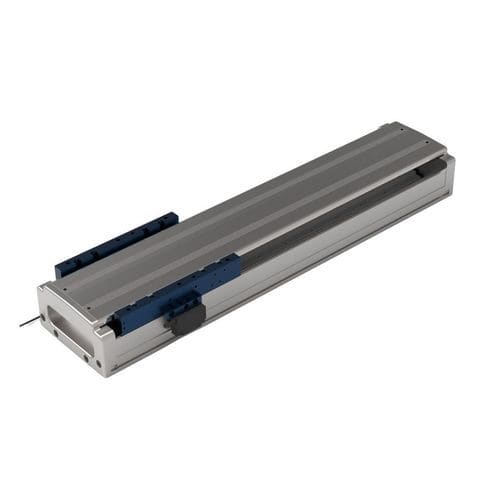

Motor lineal DC TLSA-120-C1

ACbrushlessde accionamiento directo

Introducción
El TLSA-120-C1 de eje único (deslizador de motor lineal, actuador lineal, plataforma de posicionamiento de precisión) convierte la energía eléctrica directamente en movimiento mecánico lineal. Al eliminar elementos de transmisión intermedios proporciona estructura simplificada, larga carrera, alta aceleración, respuesta rápida y alta precisión de posicionamiento.

• Aplicaciones típicas: fabricación de semiconductores; producción de baterías de nueva energía; ensamblaje de electrónicos 3C; mecanizado de precisión; equipos de inspección; corte y soldadura láser; sistemas de dispensado y recubrimiento; máquinas herramienta CNC; máquinas de grabado.

Modelos y parámetros
T (mm): 80, 120, 160, 200, 240, 280, 320, 360, 400, 440, 480, 520, 560, 600, 640, 680, 720, 760, 800, 840, 880, 920, 960, 1000, 1040, 1080, 1120, 1160, 1200, 1240, 1280, 1320, 1360, 1400, 1440, 1480
A (mm): 18, 38, 58 (según modelo)
L (mm): 304, 344, 384, 424, 464, 504, 544, 584, 624, 664, 704, 744, 784, 824, 864, 904, 944, 984, 1024, 1064, 1104, 1144, 1184, 1224, 1264, 1304, 1344, 1384, 1424, 1464, 1504, 1544, 1584, 1624, 1664, 1704

Configuración & Rendimiento

• Motor: TCQ-030-C1C2-UN-5.0 (longitud de cable estándar 5 m)
• Corrientes de accionamiento: continuo 2,2 A; pico 8,4 A
• Retroalimentación: regla magnética — resolución 1 μm (cable 5 m); regla óptica — resolución 0,5 μm (cable 5 m)
• Sistema de guiado: 15 guías dobles
• Empuje: continuo 120 N; pico 480 N
• Rectitud: ±10 μm / 300 mm
• Repetibilidad: magnética ±5 μm / 500 mm; óptica ±2 μm / 500 mm
• Peso: 4,8 kg para 80 mm de recorrido; +0,75 kg por cada 40 mm adicionales
• Modos de instalación: horizontal o montaje lateral
• Dimensiones y longitudes especiales personalizables bajo pedido

Tags

• linear motor
• linear module
• precision linear actuator
• linear actuator
• electric linear actuator
• high speed linear actuator
• linear motor actuator

Características / especificaciones técnicas

• Designación del modelo: TLSA-120-C1
• Carrera disponible (T): 80–1480 mm (series listadas)
• Anchos de carro A: 18 / 38 / 58 mm (según modelo)
• Longitudes totales L: serie de 304 mm a 1704 mm (dependiendo del modelo)
• Motor recomendado: TCQ-030-C1C2-UN-5.0 (cable 5 m)
• Valores del driver: corriente continua 2,2 A; corriente pico 8,4 A
• Opciones de retroalimentación: magnética 1 μm; óptica 0,5 μm (cables 5 m)
• Guía: 15 guías dobles
• Capacidad de empuje: continuo 120 N; pico 480 N
• Precisión / repetibilidad: magnética ±5 μm / 500 mm; óptica ±2 μm / 500 mm
• Tolerancia de rectitud: ±10 μm / 300 mm
• Referencia de peso: 4,8 kg (80 mm de recorrido); +0,75 kg por cada 40 mm adicionales
• Instalación: horizontal o lateral
• Personalización: tamaños y longitudes especiales disponibles bajo pedido
