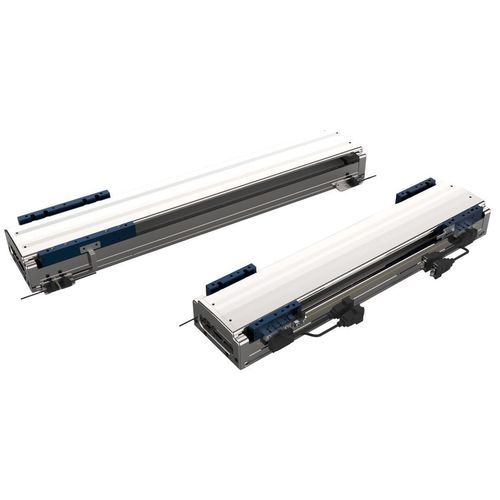

Motor lineal DC TLSA-140-C1

brushlessde accionamiento directode botón

Introducción
La serie TLSA-140-C1 es un módulo de motor lineal de alta precisión y alta rigidez diseñado para automatización de precisión, equipos semiconductores, manipulación industrial y plataformas de movimiento lineal. El módulo ofrece longitudes personalizables y actúa como componente de transmisión principal para habilitar la producción automatizada, mejorar el rendimiento y la repetibilidad, y reducir errores de proceso y costes.

Modelos y parámetros del motor lineal
T (mm): 80, 128, 176, 224, 272, 320, 368, 416, 464, 512, 560, 608, 656, 704, 752, 800, 848, 896
A (mm): 46, 10, 34, 58, 22, 46, 10, 34, 58, 22, 46, 10, 34, 58, 22, 46, 10, 34
Longitud (mm): 240, 288, 336, 384, 432, 480, 528, 576, 624, 672, 720, 768, 816, 864, 912, 960, 1008, 1056

T (mm) (ampliado): 944, 992, 1040, 1088, 1136, 1184, 1232, 1280, 1328, 1376, 1424, 1472, 1520, 1568, 1616, 1664, 1712, 1760
A (mm) (ampliado): 58, 22, 46, 10, 34, 58, 22, 46, 10, 58, 22, 46, 70, 34, 58, 22, 46, 70
Longitud (mm) (ampliado): 1104, 1152, 1200, 1248, 1296, 1344, 1392, 1440, 1488, 1536, 1596, 1644, 1692, 1740, 1788, 1836, 1884, 1932, 1980

Configuración & Parámetro de rendimiento
Motor: TCL-030-C1-5.0 — Longitud del cable de alimentación: 5 m
Controladores: 3 A nominal — Corriente de pico: 12 A
Retroalimentación: escala magnética (resolución 1 μm); escala óptica (resolución 0,5 μm)
Guía: rieles guía dobles Tipo 15
Rendimiento: empuje continuo 86 N; empuje pico 270 N
Longitud: módulos de longitud especial personalizables según requisitos del cliente
Precisión: repetibilidad escala magnética ±5 μm/500 mm; repetibilidad escala óptica ±2 μm/500 mm
Rectitud: ±5 μm/300 mm
Referencia de peso: recorrido 80 mm = 5,8 kg; cada 48 mm adicionales añade 0,75 kg
Instalación: horizontal o montaje lateral

Características / especificaciones técnicas

• Serie: TLSA-140-C1
• Ejemplo de motor: TCL-030-C1-5.0 (cable de alimentación 5 m)
• Clasificación del controlador: 3 A nominal; 12 A pico
• Opciones de retroalimentación: escala magnética 1 μm; escala óptica 0,5 μm
• Tipo de guía: rieles guía dobles Tipo 15
• Empuje continuo: 86 N
• Empuje pico: 270 N
• Repetibilidad: magnética ±5 μm/500 mm; óptica ±2 μm/500 mm
• Rectitud: ±5 μm/300 mm
• Peso: 5,8 kg para 80 mm de recorrido; +0,75 kg por cada 48 mm adicionales
• Modos de instalación: horizontal o montaje lateral
• Longitudes: personalizables / bajo pedido
