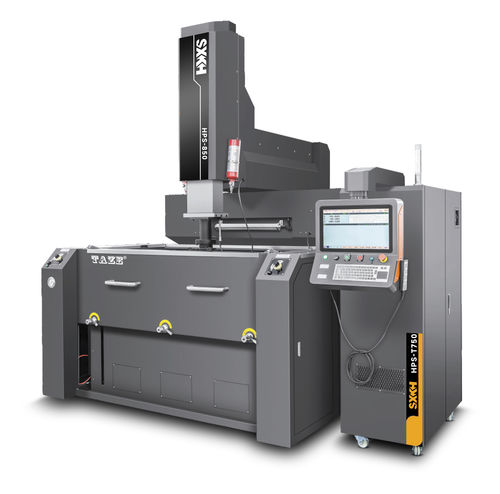

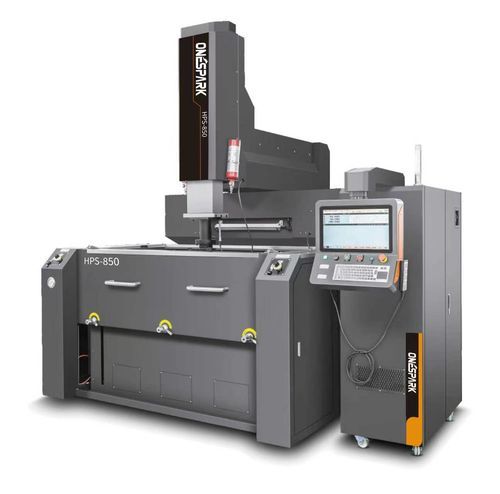

EDM por penetración HPS-850

de alta precisiónde alta velocidadflexible

MODELO: HPS-850
Carrera de trabajo ejes X/Y/Z: 800/500/400mm
Dimensiones del depósito de trabajo (L×A×H): 1800×1100×570mm
Dimensiones de la mesa (L×A): 1150×600mm
Distancia de la punta del electrodo a la mesa: 500-900mm
Capacidad máxima de carga del electrodo: 180KG
Capacidad máxima de carga de la mesa: 3000KG
Peso de la máquina (incluyendo depósito): 4800KG
Dimensiones (L×A×H): 2280×2600×2690mm
Pérdida mínima de electrodo: 0,1%
Corriente de mecanizado máxima: 75A (100A opcional)
Precisión de posicionamiento: 5 μm
Precisión de posicionamiento repetible: 2 μm

Características de la máquina:
◆ La base adopta un diseño de estructura tipo cajón, con una distancia entre guías ultra ancha, lo que permite que los ejes X e Y funcionen de forma continua y formen un paralelismo estable con la mesa, logrando un mecanizado de precisión tanto para moldes grandes como pequeños.
◆ El diseño cuadrado (BOX) del cabezal de la máquina puede soportar fuerzas externas desde cualquier dirección y mantener un mecanizado de precisión del posicionamiento original, garantizando que la precisión del mecanizado de electrodos pesados no se vea afectada.
◆ Los tres ejes utilizan servomotores absolutos Panasonic japoneses, completamente digitales y equipados con un codificador. Pueden realimentar el funcionamiento del electrodo al variador en cualquier momento, permitiendo que el variador controle el motor con mayor precisión. Con respuesta rápida, baja inercia rotacional, funcionamiento estable, bajo nivel de ruido, sin interferencias de radio, sin vibraciones y fácil mantenimiento, el rendimiento de la máquina mejora eficazmente, con alta sensibilidad y controlabilidad.
◆ Los ejes X, Y y Z utilizan husillos a bolas de calidad rectificada de Taiwán.
◆ Los ejes X e Y están diseñados con guías reforzadas totalmente cerradas, y la distancia entre los rieles del eje X es mayor que la carrera del eje Y, lo que garantiza el paralelismo entre toda la carrera de los ejes X/Y y la mesa.
◆ Mediante una gestión duradera y estable de la temperatura del líquido y la configuración del sistema de refrigeración de mecanizado, el proceso de mecanizado no se ve afectado por condiciones externas o cambios en el estado de mecanizado, maximizando la adaptabilidad general de la máquina a diversas condiciones de mecanizado y precisión.
◆ Dispone de instalaciones periféricas completas, como dispositivos de extinción automática de incendios y sensores de nivel de fluido de mecanizado, para proporcionar un entorno de trabajo seguro.
◆ El cuerpo está fabricado en hierro fundido FC30, que ha sido sometido a un recocido a alta temperatura y un envejecimiento natural.
