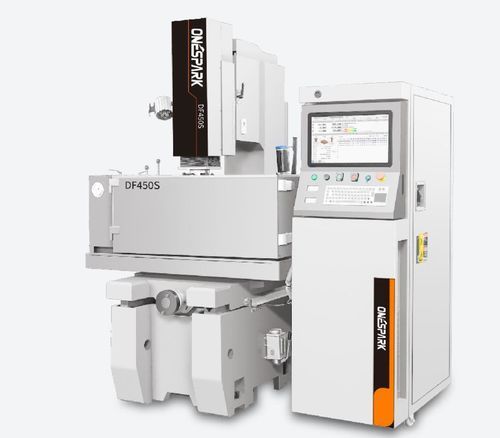

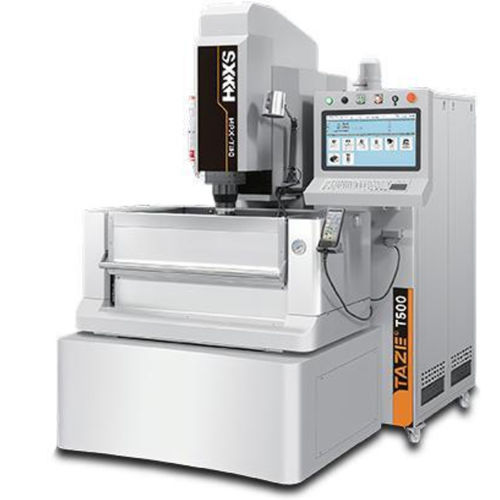

EDM por penetración DF450S

de alta velocidadde precisiónflexible

Descripción general

• Mantiene una estructura de máquina tradicional; la mesa es accionada manualmente para facilitar el sujeción y la carga de piezas.
• El eje Z es accionado por una guía lineal de precisión y un servomotor de husillo de bolas para un posicionamiento vertical reproducible.
• La carrera de cabeza en dos etapas permite mecanizar piezas de mayor altura y ajustar la posición del electrodo.
• Opción de cabeza orbital para mejorar el acabado; el circuito espejo de alto brillo ofrece bajos valores Ra.

Parámetros
ITEM | Unidad | DF450S | DF540S | DF650S
Recorrido de trabajo X/Y/Z | mm | 450*350*200 | 500*400*220 | 600*500*220
Tamaño del depósito de aceite de trabajo (L×W×H) | mm | 1060*650*440 | 160*690*500 | 1320*800*500
Tamaño de la mesa (L×W) | mm | 700*400 | 800*450 | 900*500
Circuito espejo de alto brillo (mejor acabado) | Ra | 0.28 | 0.28 | 0.28
Mejor acabado con cabeza orbital | Ra | 0.15 | 0.15 | 0.15
Velocidad máx. de mecanizado | mm²/min | 450 | 450 | 450
Pérdida mínima de electrodo | % | 0.1 | 0.1 | 0.1
Distancia punta electrodo - mesa | mm | 200-500 | 200-600 | 300-700
Capacidad máx. de carga del electrodo | Kg | 100 | 50 | 50
Capacidad máx. de carga de la mesa | Kg | 900 | 000 | 000
Peso de la máquina (incl. depósito) | Kg | 1460 | 650 | 2000
Dimensiones máquina (L×W×H) | mm | 2900*1350*2150 | 3300*1600*2420 | 3500*2250*2480


Características / especificaciones técnicas

• Modelo: DF450S (DF540S, DF650S opcionales)
• Recorrido X/Y/Z: 450×350×200 mm
• Tamaño depósito aceite: 1060×650×440 mm
• Tamaño mesa: 700×400 mm
• Acabado circuito espejo: Ra 0.28; con cabeza orbital: Ra 0.15
• Velocidad máx. de mecanizado: 450 mm²/min
• Pérdida mínima de electrodo: 0.1 %
• Distancia punta electrodo - mesa: 200–500 mm
• Capacidad electrodo: 100 kg
• Capacidad mesa: 900 kg
• Peso máquina (incl. depósito): 1460 kg
• Dimensiones (L×W×H): 2900×1350×2150 mm
