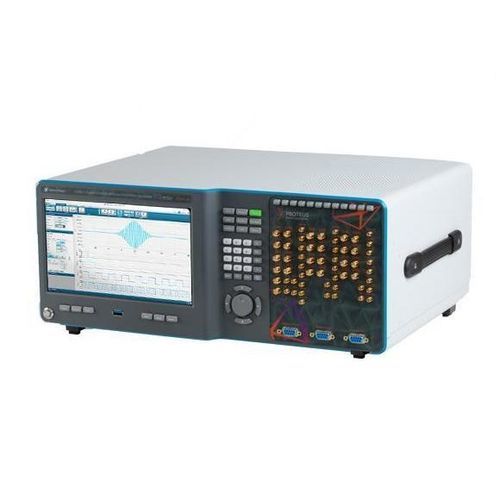

Generador de señal P9482B

de formas de onda arbitrariasRFcompacto

Familia de productos
La familia Tabor Proteus reúne instrumentos basados en una arquitectura SDR avanzada que combina generación de formas de onda de alta velocidad y capacidad opcional de digitalizador, formando un transceptor reactivo para aplicaciones RF. Soporta generación directa a RF, retroalimentación en tiempo real y despliegues multicanal escalables adecuados para simulación EW, control de qubits y comunicaciones inalámbricas de próxima generación.

Resumen del producto
9GS/s 16 bits 8GS memoria 2 canales 8 marcadores Generador AWG RF sobremesa

Puntos clave

• Diseño modular, escalable desde pocos canales hasta cientos
• Bus de transferencia PCIe rápido que permite streaming bidireccional de formas de onda
• Hasta 16 GS de memoria de forma de onda en la familia Proteus (según plataforma)
• Moduladores/demoduladores IQ digitales integrados (DUC/DDC)
• Excelente comportamiento en ruido de fase y espurios
• Sistema de control en tiempo real que permite generación condicional de formas de onda

Descripción detallada
La arquitectura Proteus integra un DAC RF de alta velocidad (hasta 9 GS/s en modelos RF DAC) con un ADC de alta velocidad opcional (ej. digitalizador 5,4 GS/s) y un FPGA potente para crear un Arbitrary Waveform Transceiver (AWT) en bucle cerrado. La plataforma soporta procesamiento determinista de baja latencia en el FPGA para habilitar secuencias condicionales de formas de onda y respuestas en tiempo real basadas en señales recibidas. Usos típicos: simulación de blancos radar, generación de escenarios de guerra electrónica, control multicanal de experimentos cuánticos e investigación Massive MIMO.

Características (seleccionadas)

• Modular, escalable y compacto — arquitectura modular PXIe que integra múltiples salidas de generador y entradas de digitalizador en un factor de forma reducido para sistemas multicanal sincronizados y coherentes en fase.
• Transferencia de datos ultra-rápida — arquitectura PCIe/streaming optimizada para transferencia bidireccional de memoria de forma de onda, procesamiento PDW en tiempo real y streaming ininterrumpido para secuencias largas en entornos reales.
• Sistema de control en tiempo real — ADC + DAC + FPGA integrados reducen la latencia de ida y vuelta y soportan generación condicional de formas de onda y control en bucle cerrado para aplicaciones de alta velocidad.
• Secuenciación no lineal dirigida por tareas — la Task Table (máquina de estados) permite saltos instantáneos entre segmentos de forma de onda basados en entradas de receptor en tiempo real, habilitando respuestas inteligentes de baja latencia (p. ej., ecos tipo DRFM, desplazamientos Doppler, ecos retardados).

Resumen de pedido (tabla)
Modelo: P9482B — Descripción: 9GS/s 16 bits 8GS memoria 2 canales 8 marcadores Generador AWG RF sobremesa

Opciones (tabla)
DC2 — Salida DC para aplicaciones baseband IQ
DJ2 — Entrada Dynamic Jump
MRK2 — x8 marcadores extra
LTJ2 — Jitter de disparo ultra bajo (200 ps típico)
G2 — Opción de baja granularidad de forma de onda (para ciertos módulos)
SEC — Opción SSD extraíble por necesidades de seguridad
SSD — SSD duplicado en fábrica adicional para la opción SEC
AWT — Digitalizador opcional 5,4 GS/s mono / 2,7 GS/s dual de 12 bits (opción Arbitrary Waveform Transceiver)
STM — Opción de capacidad de streaming hasta 3 GS/s
TRG — Entrada de trigger más rápida (50 MHz en lugar de 10 MHz)
WE — Extensión de garantía 1 año (garantía estándar 3 años)
CAL — Calibración 17025

Aplicaciones y casos de uso típicos

• Simulación y ensayo de Guerra Electrónica y Radar (detección de pulsos en tiempo real y generación de ecos)
• Experimentos cuánticos: control y medida multicanal de qubits con retroalimentación en bucle cerrado
• Desarrollo y ensayo Massive MIMO, antenas en fase y formación de haz
• Generación y análisis de señal de banda ancha para estándares inalámbricos (WiFi, 5G/6G) e investigación NMR/médica

características / especificaciones técnicas

• Tasa de muestreo (DAC): hasta 9 GS/s (dependiente del modelo)
• Resolución de muestreo analógico: 16 bits (ancho de muestra interno)
• Memoria: 8 GS estándar (la familia admite hasta 16 GS)
• Canales (generador): 2 canales (modelo P9482B)
• Marcadores: 8 marcadores
• Digitalizador opcional (AWT): 5,4 GS/s mono, 2,7 GS/s doble canal, 12 bits (opción AWT)
• Arquitectura: PXIe / backplane PCIe para streaming de alta velocidad y sincronización
• Modulación IQ digital integrada / funciones DUC y DDC
• Retroalimentación en tiempo real basada en FPGA y generación condicional de formas de onda
• Task Table: secuenciación no lineal condicional (máquina de estados de baja latencia)
• Opción streaming: STM (hasta 3 GS/s)
• Entrada de trigger: estándar y opción TRG de mayor velocidad (50 MHz)
