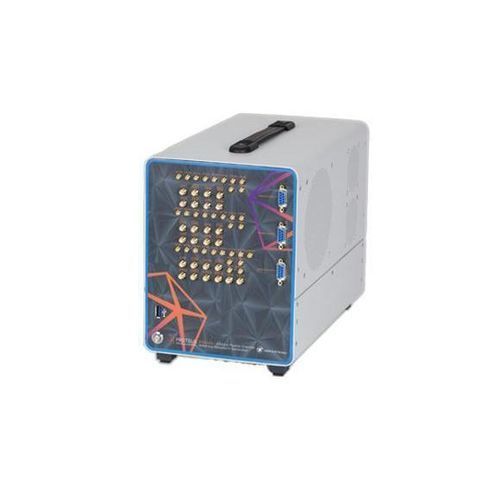

Generador de formas de onda arbitrarias P9482D

RFcompactoportátil

Resumen
La familia Proteus de Tabor es una plataforma de generadores y transceptores de forma de onda RF avanzados, basada en una arquitectura SDR. Integra DACs de alta velocidad (capaces de direct-to-RF), ADCs opcionales, procesamiento FPGA y rutas de datos PCIe para permitir captura en tiempo real, análisis y generación condicional de señales para aplicaciones como guerra electrónica (EW), simulación de objetivos radar, control cuántico e investigación en comunicaciones inalámbricas de próxima generación.

Puntos clave

• Diseño modular que permite desde unos pocos canales hasta cientos de canales sincronizados
• Altas tasas de muestreo y generación direct-to-RF
• Gran memoria de formas de onda y streaming PCIe rápido
• Moduladores/demoduladores IQ digitales integrados
• Excelente rendimiento de ruido de fase y espurios
• Sistema de control en tiempo real para generación condicional de formas de onda

Modular, escalable y compacto
Construido sobre arquitectura PXIe/PXIe, el módulo Proteus ofrece alta densidad de canales (múltiples salidas generador + entradas digitizador) en una huella compacta, permitiendo sistemas multicanal sincronizados y coherentes en fase, adecuados para simulación EW, control de qubits e investigación en massive MIMO.

Transferencia de datos ultrarrápida
Proteus aprovecha un backplane PCIe de alto rendimiento para transferencia bidireccional de memoria de formas de onda, streaming ininterrumpido para largas secuencias reales y actualizaciones de formas de onda en tiempo real. Esto elimina cuellos de botella comunes de ancho de banda y memoria en entornos de amenazas continuas y experimentos físicos de alto rendimiento.

Sistema de control por retroalimentación en tiempo real
Proteus integra DAC y ADC con una arquitectura controlada por FPGA para eliminar la latencia de ida y vuelta al PC anfitrión. Esto permite generación condicional de formas de onda y respuestas deterministas en lazo cerrado adecuadas para generación de objetivos radar, comportamiento tipo DRFM y bucles de control cuántico en tiempo real.

Secuenciación no lineal dirigida por tareas
Proteus implementa una Task Table (máquina de estados condicional) en lugar de un secuenciador lineal simple. Los datos entrantes procesados por el receptor pueden desencadenar saltos lógicos de forma inmediata con latencia mínima, permitiendo respuestas inteligentes y de baja latencia como ecos coherentes modificados para simulación de objetivos en movimiento. La plataforma es programable mediante Python, MATLAB, C o LabVIEW.

Especificaciones técnicas

• Nombre comercial: P9482D
• Fabricante / Marca: Tabor Electronics
• Nombre corto / familia de producto: Proteus Arbitrary Waveform Transceiver (AWG/AWT)
• Tasa de muestreo (DAC): hasta 9 GS/s
• Resolución digital: representación interna de 16 bits
• Configuración del módulo (listada): 9GS/s 16Bit 8GS Mem 2CH 8 Markers
• Memoria de forma de onda: configuraciones por módulo; opciones 4GS, 8GS y hasta 16GS en la plataforma
• Digitizador opcional (AWT): 5.4 GS/s simple, 2.7 GS/s dual, opción ADC 12 bits
• Direct Output (DO1): opción de salida directa 9 GHz BW
• Streaming (STM): capacidad de streaming hasta 6 GS/s
• Markers: marcadores base más opción MRK1 para x4 marcadores adicionales
• Opción jitter de trigger (LTJ1): jitter de trigger ultrabajo (~200 ps típico)
• Opción granularidad (G1): opción de granularidad baja de forma de onda
• Opción de entrada trigger (TRG): entrada trigger más rápida (50 MHz en lugar de 10 MHz)
• Programabilidad FPGA: núcleos FPGA programables por el usuario y opciones de programación FPGA de alto nivel
• PCIe: backplane PCIe de alta velocidad para transferencia y streaming rápidos
• Canales: la familia de módulos se escala a muchos canales en chasis
• Aplicaciones: generación de escenarios EW, simulación de objetivos radar (RTS/DRFM-like), control y lectura de qubits, massive MIMO y pruebas de comunicaciones de banda ancha
