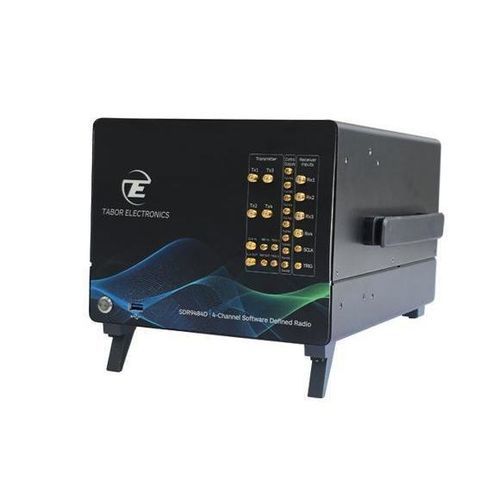

Transceptor radar SDR9484D

de radiomulticanalmodular

Visión general
El SDR9484D es una radio definida por software modular de alto rendimiento basada en la arquitectura Proteus Arbitrary Waveform Transceiver. Integra convertidores a 9 GS/s, resolución de 16 bits y formato PXIe para soportar operación multi‑canal coherente en fase y determinista, orientada a radar, guerra electrónica, computación cuántica e investigación en comunicaciones avanzadas.

Capacidades clave

• SDR ultra‑banda ancha real con >1 GHz de ancho de banda instantáneo utilizable por canal
• Operación multi‑canal sincronizada en tiempo y MIMO determinista
• DAC (AWG) y ADC integrados con procesamiento en tiempo real acelerado por FPGA
• Transmisión de alto rendimiento y memoria embarcada profunda para grabación/reproducción prolongada de formas de onda
• Generación condicional de formas de onda con baja latencia para experimentos en lazo cerrado

Plataforma y arquitectura
La arquitectura modular PXIe permite sincronización escalable entre múltiples canales minimizando el recuento de ranuras. La integración a nivel de módulo combina salidas de generador y entradas de digitalizador para bancos de prueba multi‑canal coherentes en fase.

Retroalimentación en tiempo real y operación en lazo cerrado
El control FPGA embarcado elimina la latencia de ida y vuelta al host, permitiendo generación condicional de formas de onda y retroalimentación en tiempo real para EW en lazo cerrado, emulación de blancos radar y control/reset rápido de qubits.

Aplicaciones

• Medición radar y emulación de modo radar
• Desarrollo de guerra electrónica y simulación de amenazas
• Investigación MIMO y bancos de prueba massive MIMO
• Computación cuántica: control de qubits, lectura y experimentos en lazo cerrado
• Generación y reproducción de señales de banda ancha de alta fidelidad

Características técnicas / especificaciones

• Modelo: SDR9484D
• Tasa de muestreo: 9 GS/s
• Resolución: 16 bits
• Canales: 4 canales (4CH)
• Ancho de banda instantáneo: >1 GHz utilizable por canal
• Arquitectura: PXIe modular (PXI Express)
• Funcionamiento: Multi‑canal / MIMO determinista y sincronizado
• Procesamiento: Procesamiento acelerado por FPGA para operación en lazo cerrado de baja latencia
• Memoria: Memoria embarcada profunda para grabación/reproducción prolongada y streaming de alto rendimiento
• Capacidades: Retroalimentación en tiempo real, generación condicional de formas de onda, reproducción de formas de onda
• Dominios principales: Radar, guerra electrónica, computación cuántica, investigación en comunicaciones avanzadas
