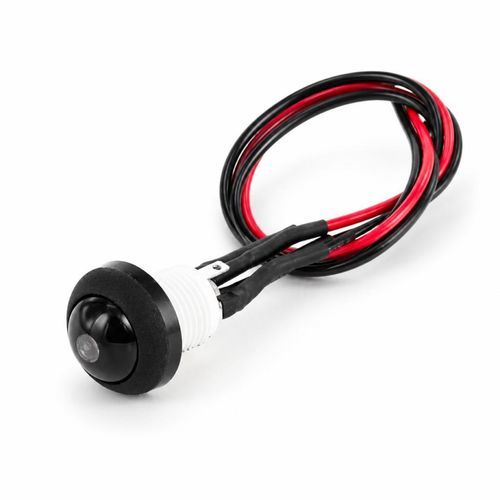

Botón pulsador IP67 SOAS12

estanco al aguaNA/NCNA

Descripción
La serie SOAS12 agrupa pulsadores miniatura para montaje en panel, con orificio de fijación Ø13,6 mm y protección IP67. Diseñada para interfaces compactas, maquinaria móvil y equipos industriales, combina un tamaño muy reducido con protección ambiental y una pulsación sosegada y fiable.

Ventajas clave

• Orificio de montaje: Ø13,6 mm
• Protección: IP67 (hermético al agua)
• Vida mecánica: hasta 1.000.000 ciclos
• Capacidad eléctrica: típico 5 A a 28 VDC (ver datos eléctricos)
• Opciones de contacto: NO, NC, NONC
• Modos de funcionamiento: momentáneo (OFF-(ON)) o enclavamiento alterno (OFF-ON)
• Geometrías de pulsador: cúpula o perfil elevado
• Acabados y colores disponibles
• Opciones de terminación/conexión: lengüetas para soldar, cables (incluyendo salidas de cable estancas)
• Personalización mediante U.DESIGN (cableado personalizado, marcado láser, capuchones de sellado, etc., sujeto a MOQ)

Accesorios

• Capuchón de silicona para sellado (referencia 80-599189)
• Tapa protectora de zamac con cierre magnético (referencia 80-599241)

Ventajas funcionales
Resistencia IP67 al agua, tipos de contacto seleccionables (NO/NC/NONC), alta durabilidad y huella compacta adecuada para paneles reducidos y aplicaciones móviles.

Datos eléctricos
Tecnología: electromecánica
Número de funciones: 1
Corriente máxima: 5 A / 28 VDC
Tensión de aislamiento nominal: 28 VDC
Resistencia de contacto inicial: ≤ 50 mΩ (máx.)
Resistencia de aislamiento: ≥ 1000 MΩ a 500 VDC
Rigidez dieléctrica: 1000 VAC
Vida eléctrica (a plena carga): 30.000 ciclos
Tipos de contacto disponibles: NO, NC, NONC
Tipos de iluminación disponibles: logo Power, disco central
Alimentación LED (típ.): 3 V

Características mecánicas
Diámetro de instalación: 13,6 mm
Acción: mantenida (enclavada) o momentánea
Fuerza máxima de accionamiento: 5 N (típ.)
Vida mecánica: 1.000.000 ciclos
Recorrido: 1,2 ± 0,1 mm
Fijación / Montaje: tuerca de panel, montaje frontal
Material del cuerpo: PBT resistente
Material del pulsador: PBT resistente
Formas de pulsador: pulsador saliente, pulsador cúpula
Terminación / Conexión: lengüetas para soldar, salidas con cable

Características ambientales
Temperatura de funcionamiento: -40 °C a +85 °C
Protección contra ingresos: IP67
Resistencia al impacto: N/A

Especificaciones técnicas

• Modelo / Serie: SOAS12
• Brand: TactHill
• Orificio de montaje: Ø13,6 mm
• Protección: IP67
• Clasificación eléctrica: 5 A / 28 VDC (típ.)
• Resistencia de contacto inicial: ≤ 50 mΩ
• Resistencia de aislamiento: ≥ 1000 MΩ @ 500 VDC
• Rigidez dieléctrica: 1000 VAC
• Vida eléctrica: 30.000 ciclos @ plena carga
• Vida mecánica: 1.000.000 ciclos
• Fuerza de accionamiento: 525 ± 150 gf (aprox. 5 N)
• Recorrido: 1,2 ± 0,1 mm
• Opciones de contacto: NO / NC / NONC
• Operación: momentánea o enclavamiento alterno
• Geometrías de pulsador: cúpula o saliente
• Materiales: PBT para cuerpo y pulsador
• Terminación: lengüetas para soldar, salidas con cable (incluida salida de cable estanca)
• Alimentación LED: 3 V (para variantes iluminadas)
• Accesorios: capuchón de silicona (80-599189), tapa protectora de zamac (80-599241)
