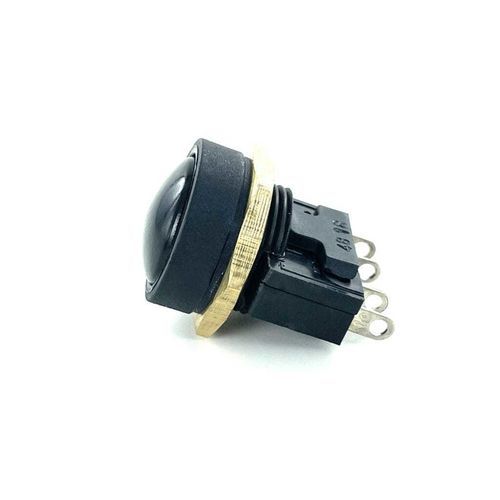

Botón pulsador estanco SOMV16

IP40IP671NA/NC

Descripción general
La serie SOMV16 es una familia de pulsadores de interfaz miniatura Ø16 mm que ofrece un tacto preciso, alta fiabilidad eléctrica y una sólida protección ambiental. Incorpora un contacto NO/NC (forma Z) con capacidad de hasta 10 A, sellado frontal IP67, y está diseñada para interfaces industriales, equipos profesionales y aplicaciones que requieren un retorno de operador durable.

Ventajas funcionales

• Formato compacto Ø16 mm
• Contacto NO/NC (forma Z) (opción SPDT)
• Hasta 10 A @ 250 Vac (resistivo)
• Sellado frontal IP67 (IP40 trasero)
• Opciones de cableado y terminación personalizadas disponibles

Características principales

• Agujero de panel: Ø16 mm
• Función: momentánea
• Contacto: NO/NC (SP, forma Z)
• Tensión máxima: 250 Vac
• Corriente máxima (resistiva): 10 A @ 70°C
• Resistencia de contacto inicial: 25 mΩ máx.
• Resistencia de aislamiento: 1000 MΩ mín. @ 500 Vdc
• Resistencia dieléctrica: 1000 Vac, 50 Hz, 60 s
• Clasificaciones eléctricas: 50.000 ciclos a 10 A @ 250 Vac; 100.000 ciclos a 7 A @ 250 Vac
• Vida mecánica: mínimo 500.000 ciclos
• Fuerza de accionamiento: aprox. 390 g máx.
• Carrera total: 2,3 mm (pre-carrera 1,3 mm)
• Materiales: carcasa termoplástica UL94-V0; contactos de aleación de plata (opción chapado en oro)
• Temperatura de funcionamiento: –40°C a +85°C
• Protección de entrada: IP67 frontal, IP40 trasero

Opciones y personalización
Disponible con actuadores abombados en varios colores (rojo, verde, azul, blanco, amarillo, negro); contactos en plata o plata chapada en oro; terminaciones mediante patillas para soldar o salidas de cable; funda de silicona opcional para mayor sellado frontal (opción IP68 disponible); cableado y configuraciones personalizadas a través de U.DESIGN (puede aplicar MOQ).

Aplicaciones principales

• Interfaces de control industrial
• Equipos electrónicos profesionales
• Pupitres de operador compactos
• Aplicaciones que requieren conmutación NO/NC fiable
• Entornos polvorientos o húmedos

Datos eléctricos (tabla)
Tecnología: electromecánica
Número de funciones: 1
Corriente máxima: 10A @ 250Vac
Tensión de aislamiento nominal: 250 Vac
Resistencia de contacto inicial: 25 mΩ Máx.
Resistencia de aislamiento: 1000 MΩ Mín.
Resistencia dieléctrica: 1000 VAC
Vida eléctrica: 50.000 ciclos (condición nominal)
Tipo de contacto: NO/NC
Tipos de iluminación disponibles: N/A
Colores LED disponibles: N/A
Fuentes para LED: N/A

Características mecánicas (tabla)
Diámetro de instalación: 16 mm
Acción: momentánea
Fuerza máxima de actuación: 3,8 N (aprox. 390 g) máx.
Vida mecánica: 500.000 ciclos
Carrera: 2,3 mm (pre-carrera 1,3 mm)
Fijación / Montaje: montaje frontal con tuerca (tornillo) / por el frente
Material del cuerpo: PBT / termoplástico resistente (UL94-V0)
Material del pulsador: PBT (plástico resistente)
Forma del pulsador: actuador abombado (variantes disponibles)
Terminación / Conexión: patillas para soldar o salida de cable (opciones)

Notas
La resistencia eléctrica especificada para cargas comunes: 50.000 ciclos a 10 A @ 250 Vac; 100.000 ciclos a 7 A @ 250 Vac. Personalizaciones de sellado, terminaciones y contactos (chapado en oro) posibles mediante U.DESIGN.
