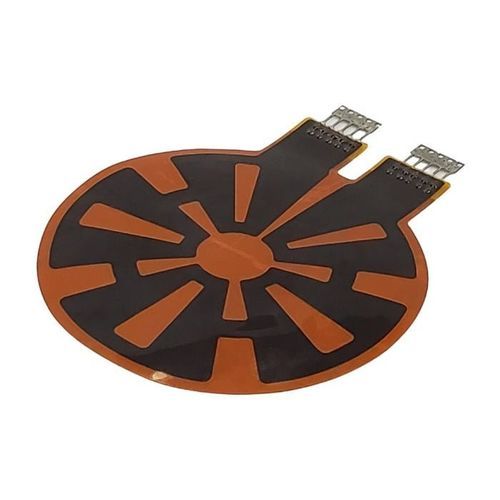

Calefactor para armario eléctrico

eléctricoa medidapara caja

Resumen

• Calentamiento localizado instantáneo y eficiente
• Amplia gama de diámetros y referencias de aumento de temperatura
• Ultrafino, flexible y fácil de integrar
• Versiones certificadas para aplicaciones industriales
• Diseño compacto con longitud de cable estándar

Descripción
KLC Corporation ofrece una amplia biblioteca de calentadores flexibles redondos ultrafinos en serie estándar para aplicaciones industriales y electrónicas. Estos calentadores de 120 V están disponibles en varios diámetros y referencias ΔT y son adecuados tanto para alimentación CA como CC. Para pruebas de concepto, seleccione primero el modelo estándar más cercano antes de solicitar un diseño a medida. Longitud estándar del cable conductor: 200 mm (20 cm), salvo indicación en contrario.

Tipos estándar disponibles (ejemplos)

• Calentadores flexibles redondos estándar 3V (alimentación por batería)
• Calentadores flexibles redondos estándar 5V (alimentación por USB)
• Calentadores flexibles redondos estándar 12V (uso CA/CC)
• Calentadores flexibles redondos estándar 24V (uso CA/CC)
• Calentadores flexibles redondos estándar 110V (uso CA/CC)
• Calentadores flexibles redondos estándar 120V (uso CA/CC)
• Calentadores flexibles redondos estándar 220V (uso CA/CC)
• Calentadores flexibles redondos estándar 230V (uso CA/CC)
• Calentadores flexibles redondos estándar 240V (uso CA/CC)
• Otros calentadores flexibles redondos estándar

Notas

• El valor de “Aumento de temperatura” es solo de referencia; el aumento real depende de las condiciones ambientales y la aplicación.
• Se recomienda la instalación por sujeción cuando la densidad de potencia (W/cm2) sea superior a 0.8 W/cm2.
• En calentadores redondos estándar, el diámetro exterior (A) debe ser mayor que el diámetro interior (B).

Tabla – Calentadores flexibles estándar – Redondos 120V (encabezado + primeras 20 filas)
Artículo | ID del modelo | Diámetro exterior (mm) | Diámetro interior (mm) | Referencia de aumento de temperatura (℃) | Densidad de potencia (W/cm2) | Potencia (W) | Resistencia (Ω) | Corriente (A)
1 | TSC010d000CR70500 | 10 | 0 | 30 | 0.25 | 0.2 | 70500 | 0.002
2 | TSC010d000CR33400 | 10 | 0 | 60 | 0.55 | 0.43 | 33400 | 0.004
3 | TSC010d000CR21000 | 10 | 0 | 90 | 0.88 | 0.69 | 21000 | 0.006
4 | TSC010d000CR15800 | 10 | 0 | 120 | 1.16 | 0.91 | 15800 | 0.008
5 | TSC010d000CR11900 | 10 | 0 | 150 | 1.54 | 1.21 | 11900 | 0.01
6 | TSC010d000CR9410 | 10 | 0 | 180 | 1.95 | 1.53 | 9410 | 0.013
7 | TSC010d000CR7470 | 10 | 0 | 210 | 2.46 | 1.93 | 7470 | 0.016
8 | TSC010d005CR44600 | 10 | 5 | 60 | 0.54 | 0.32 | 44600 | 0.003
9 | TSC010d005CR28000 | 10 | 5 | 90 | 0.87 | 0.51 | 28000 | 0.004
10 | TSC010d005CR21000 | 10 | 5 | 120 | 1.17 | 0.69 | 21000 | 0.006
11 | TSC010d005CR15800 | 10 | 5 | 150 | 1.54 | 0.91 | 15800 | 0.008
12 | TSC010d005CR12600 | 10 | 5 | 180 | 1.94 | 1.14 | 12600 | 0.01
13 | TSC010d005CR10000 | 10 | 5 | 210 | 2.44 | 1.44 | 10000 | 0.012
14 | TSC013d000CR47200 | 13 | 0 | 30 | 0.23 | 0.31 | 47200 | 0.003
15 | TSC013d000CR23500 | 13 | 0 | 60 | 0.46 | 0.61 | 23500 | 0.005
16 | TSC013d000CR14100 | 13 | 0 | 90 | 0.77 | 1.02 | 14100 | 0.009
17 | TSC013d000CR10600 | 13 | 0 | 120 | 1.02 | 1.36 | 10600 | 0.011
18 | TSC013d000CR7910 | 13 | 0 | 150 | 1.37 | 1.82 | 7910 | 0.015
19 | TSC013d000CR6290 | 13 | 0 | 180 | 1.73 | 2.29 | 6290 | 0.019
20 | TSC013d000CR5300 | 13 | 0 | 210 | 2.05 | 2.72 | 5300 | 0.023


Características / Especificaciones técnicas

• Marca: KLC Corporation (KLC)
• Familia de producto: calentadores flexibles redondos ultrafinos (serie estándar)
• Grosor típico: aproximadamente 0.09–0.22 mm
• Radio mínimo de curvatura: ≥ 0.5 mm
• Rango de funcionamiento: referencia de rendimiento hasta aprox. 250 ℃
• Patentes: patentes de invención indicadas en Taiwán, China continental y EE. UU.
• Conformidad: REACH, RoHS; muchos ítems estándar son cUL / UL y reconocidos por CE (archivo cUL E315621 y referencias CE/IEC citadas)
• Longitud estándar de cables conductores: 200 mm (20 cm) (longitudes personalizables bajo pedido)
• Recomendación de instalación: sujeción por abrazadera si densidad de potencia > 0.8 W/cm2
• Columnas de la tabla: ID modelo, Diámetro exterior (mm), Diámetro interior (mm), Aumento de temperatura referencia (℃), Densidad de potencia (W/cm2), Potencia (W), Resistencia (Ω), Corriente (A)
