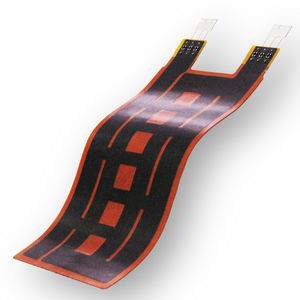

Calefactor eléctrico ClearView™

con sonda de temperaturacompacto

Resumen
La plataforma de calefactores flexibles ultrafinos ClearView™ de KLC es un calentador PTC de poliimida (PI) diseñado para evitar el vaho en lentes, descongelar y mantener la claridad óptica de cámaras ADAS, LiDAR y sistemas de visión avanzados. Se ofrece en 0,22 mm ±0,05 mm con opciones de sensores térmicos integrados y blindaje EMI/RFI, garantizando rendimiento óptico sin interferencias y distribución térmica uniforme en entornos exigentes.

Características clave

• Perfil ultrafino: 0,22 mm (excl. adhesivo) para integración sin distorsión óptica.
• Amplio rango de temperatura de trabajo y resistencia demostrada a choques térmicos.
• Fabricación apta para automoción (IATF 16949) y alta durabilidad (>1.000.000 ciclos ON/OFF).
• Opcional NTC/termistor integrado para control de temperatura en lazo cerrado.
• Blindaje EMI/RFI sin interferencias para proteger radares y LiDAR adyacentes.
• Respuesta rápida: distribución optimizada de densidad de potencia para alcanzar la temperatura operativa en ~15 s.
• Tensión de funcionamiento personalizable: 1,5 V–600 V AC/DC (tensiones a medida disponibles).

Aplicaciones

• Ópticas de cámaras ADAS y sistemas ópticos de conducción autónoma
• Antihielo y descongelado de sensores LiDAR
• Cámaras de navegación UAV/drones e imagen de gran altitud
• Ópticas CCTV y vigilancia exterior para visibilidad continua en condiciones extremas
• Calentamiento localizado para ópticas de precisión y sensores embebidos

Especificaciones

• Brand: KLC (KLC Corporation)
• Modelo / Serie: ClearView™
• Material: Polyimide grado automotriz (PI), equivalente a Kapton
• Espesor: 0,22 mm ±0,05 mm (excl. adhesivo)
• Tensión de funcionamiento: 1,5 V – 600 V AC/DC (personalizable)
• Rango de temperatura: -60°C a +200°C (pico a corto plazo 220°C)
• Densidad máxima de potencia: hasta 1,5 W/cm² (continua, refrigeración por aire)
• Uniformidad térmica: hoja grabada de alta precisión para minimizar la distorsión de imagen
• Durabilidad: >1.000.000 ciclos ON/OFF
• Protección integrada: NTC/termistor opcional para control en lazo cerrado
• Adhesivo estándar: 3M 467MP PSA (opción de adhesivo de silicona para >150°C)
• Certificaciones: UL E315621 (cUL), CE, IATF 16949, ISO 9001; conforme RoHS 3.0 y REACH

Densidad de potencia vs. subida de temperatura (ΔT)
Densidad de potencia: hasta 1,5 W/cm² (calentamiento rápido personalizable). Valores orientativos de ΔT:

• +20°C — Ø13 mm: 0,1422 — Ø25 mm: 0,0927 — Ø50 mm: 0,0806
• +60°C — Ø13 mm: 0,4623 — Ø25 mm: 0,2908 — Ø50 mm: 0,2500
• +80°C — Ø13 mm: 0,6380 — Ø25 mm: 0,4046 — Ø50 mm: 0,3482

Notas de instalación y manipulación

• Adhesión recomendada: 3M 467MP PSA con unión completa sin burbujas para evitar sobrecalentamientos localizados y distorsión óptica.
• Para calentadores de alta potencia / baja resistencia (<10 Ω) no energizar sin carga; asegurar contacto firme con un disipador o usar sujeción mecánica.
• Montaje antivibración: montaje en sándwich entre placas metálicas; no taladrar — solicitar orificios de montaje preingenierizados para evitar cortar trazas calefactoras.
• Para temperaturas sostenidas (>160°C) o aplicaciones en vacío/espacio: usar laminado FEP o sujeción mecánica; los adhesivos PSA estándar no están clasificados para temperaturas extremas continuas o condiciones criogénicas.

Preguntas frecuentes — Puntos clave

• Offset recomendado de lente: mantener la lente ~10°C–15°C por encima del ambiente para evitar vaho en cámaras automotrices.
• Para aumentar la velocidad de calentamiento: incrementar la densidad de potencia dentro de límites seguros (máx. 1,5 W/cm²), reducir pérdidas térmicas con aislamiento o soportes de mayor conductividad, o ajustar la tensión (P ∝ V²) respetando la seguridad eléctrica.
• Calefactor flexible vs. ventilador de carcasa: el calefactor flexible es preferible para calentamiento localizado en espacios reducidos; los ventiladores son mejores para calentar una carcasa completa.
