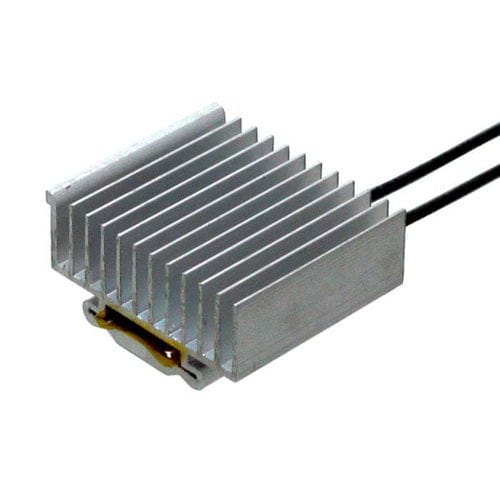

Calefactor de aire LCH series

con aletasde conveccióneléctrico

Resumen del producto
Los conductores de calor PTC de la serie LCH son elementos calefactores PTC auto‑regulantes disponibles en varios tamaños y opciones de fijación. Están diseñados para aplicaciones de temperatura media‑baja y se ofrecen en versiones con aletas para convección natural o con posibilidad de ventilador para disipación forzada.

Características

• Comportamiento PTC auto‑regulante que ajusta la potencia automáticamente
• Amplio rango de potencia: 6–2000 W según el modelo
• Rangos de voltaje desde 12 V hasta 600 V según modelo
• Construcción con aletas de aluminio para tipos por convección (AL6061 / AL6063)
• Funcionamiento silencioso en modelos con aletas; ventilador opcional en modelos seleccionados
• Cable estándar: 22 AWG, 210 mm (negro); opciones de cableado personalizadas disponibles
• Dimensiones, diseño de aletas, bornes y orificios de sujeción personalizables

Calefacción multietapa
Opción multietapa (2 o 3 niveles) disponible para tipos LCH, permitiendo seleccionar distintos niveles de temperatura en una sola unidad para mayor versatilidad en el control térmico.

Aplicaciones
Usos típicos: protección y calefacción de placas base de PC, planchas de vapor, control de humedad, protección contra heladas, equipos médicos y estéticos, purificadores de aire, módulos de calentamiento electrónicos y otros sistemas de temperatura media‑baja.

Especificaciones generales (resumen)

• Rango de potencia: 6 W – 2000 W (según modelo)
• Temperatura de superficie: típicamente 60°C – 240°C (algunas versiones ≈220°C)
• Voltaje: AC/DC 12 V – 520 V estándar; modelos seleccionados hasta 600 V
• Material exterior: aluminio (AL6061 / AL6063) para tipos con aletas
• Cable estándar: 22 AWG, 210 mm

Notas de aplicación

• La potencia y temperatura de superficie dependen de la temperatura ambiente, el flujo de aire y las condiciones de contacto o disipador.
• En baja disipación (sin flujo de aire) la temperatura puede acercarse a la temperatura de Curie y la potencia disminuye; en alta disipación la potencia aumenta para regular la temperatura.
• La potencia máxima indicada corresponde a condiciones cercanas a la temperatura máxima de la superficie; la potencia efectiva en aplicaciones suele variar entre ~5% y ~80% del máximo según el método de disipación.
• El rendimiento real varía según el material de contacto, el disipador, la superficie, las condiciones ambientales y la instalación.
• Se ofrecen opciones de personalización para salidas de cable, orificios de fijación, conectores, forma de las aletas y características eléctricas.

Dimensiones y especificaciones clave tipos LCH‑H a LCH‑M
Rango de potencia: 6 W ~ 2000 W
Temperatura máxima de superficie: ~220°C – 240°C (según modelo)
Rango de voltaje: AC/DC 12 V ~ 600 V (según modelo)
Ejemplos de tamaños (An×Al×L mm): LCH‑H 39.5 × 19.5 × L; LCH‑IA 55 × 28 × L; LCH‑IB 70 × 28.5 × L; LCH‑M 30 × 35 × L
Material exterior: aluminio (AL6061 / AL6063)
Ventilador opcional para algunos tipos (LCH‑I, LCH‑K, LCH‑M) para acelerar la disipación térmica.

Opciones de salida de cable y diseño
Configuraciones estándar y opcionales: salida de cable un lado o ambos, cables con conectores o terminales hembra, placa de fijación en acero inoxidable, salida trifásica, orificios de fijación y salidas personalizables. Longitud, altura, ancho y diseño de aletas pueden adaptarse.

Modelos LCH‑M disponibles (ejemplos seleccionados)
Ejemplo: LCH‑MX1024 (L = 60 mm nominal; opciones de temperatura: 230°C ±20°C, 200°C ±20°C, 170°C ±20°C, 110°C ±20°C, 90°C ±20°C). Diversos sufijos (MX10xx, MX20xx, MX30xx, MX40xx) cubren combinaciones variadas de longitud/ potencia/ temperatura en el rango 12 V–600 V.

Características técnicas

• Familia de producto: Conductores de calor PTC (serie LCH)
• Rango de potencia típico: 6 W – 2000 W
• Rango típico de temperatura de superficie: 60°C – 240°C
• Opciones de voltaje: AC/DC 12 V – 520 V estándar, hasta 600 V en modelos seleccionados
• Exterior: aluminio para tipos con aletas
• Cable: 22 AWG, 210 mm (estándar)
• Opciones especiales: comportamiento PTC auto‑regulante, calefacción multietapa (2 o 3 niveles), ventilador opcional en modelos seleccionados
• Personalización disponible para dimensiones, aletas, salida de cable y bornes (pueden aplicarse cargos por utillaje)
