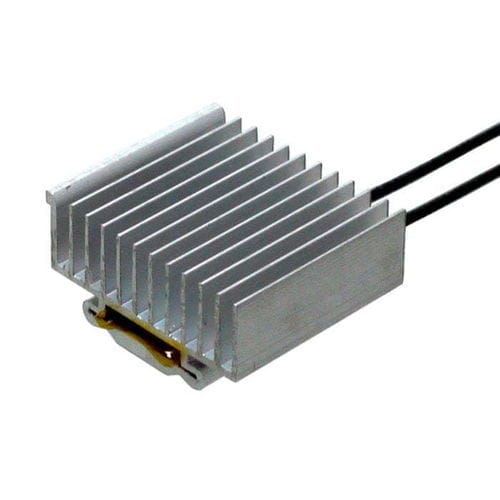

Elemento calefactor en placas LCH series

con aletascon ventilaciónPTC

Descripción del producto
Los conductores térmicos PTC de Taiwan KLC (serie LCH, LCH-A ~ LCH-M) son elementos calefactores auto-regulantes en estado sólido disponibles en múltiples formas, longitudes y opciones de montaje/salida de cable. Hay configuraciones con aletas extruidas y placas térmicas PTC; algunos tipos admiten ventilador opcional para aumentar la disipación de calor.

Características

• Comportamiento PTC auto-regulante para control de temperatura
• Amplio rango de potencia (6 W a ~2000 W según modelo)
• Bajo consumo eléctrico en función de la aplicación
• Bajo nivel sonoro en comparación con calentadores con ventilador (ventilador opcional)
• Disponible en amplia gama de tensiones (tip. AC/DC 12 V–520/600 V según tipo)
• Carcasas con aletas de aluminio (AL6061 / AL6063) y opciones de placa
• Varias personalizaciones de cableado y montaje disponibles

Novedad / Calefacción multi-etapa
Las opciones multi-etapa proporcionan configuraciones de dos o tres niveles de temperatura en una sola unidad y pueden aplicarse a varios tipos LCH (LCH-A a LCH-I). LCH-M es una nueva familia de placas térmicas PTC que ofrece múltiples opciones estándar de temperatura de superficie.

Aplicaciones
Diseñado para mantenimiento térmico de electrónica y tareas de calefacción media-baja: protección térmica de placas base de PC, dispositivos médicos y estéticos, planchas de vapor, control de humedad, protección contra heladas, purificadores de aire, equipos de salud/terapia y aplicaciones similares.

Especificaciones generales

• Marca: KLC Corporation (KLC / Taiwan King Lung Chin PTC Co., Ltd.)
• Familia / modelos: serie LCH (LCH-A ~ LCH-M)
• Rango de potencia: 6 W ~ 2000 W (según modelo)
• Temperatura de superficie (típ.): ~60 °C a ~240 °C (según tipo)
• Tensión: AC/DC 12 V ~ 520 V (general); algunos tipos hasta 600 V; tensiones a medida posibles
• Material exterior: Aluminio AL6061 / AL6063 (tipos con aletas)
• Cable estándar: 22 AWG, 210 mm (negro) salvo especificación contraria
• Opciones: calefacción multi-etapa, versiones con ventilador, múltiples salidas de cable, conectores, placas de fijación, salidas trifásicas

Notas de aplicación

• La potencia (W) de un PTC varía con las condiciones de disipación: con baja disipación (sin flujo de aire) la temperatura de superficie puede aproximarse a la temperatura de Curie y la potencia disminuirá; con alta disipación la potencia aumenta para mantener la regulación.
• La potencia máxima indicada corresponde a condiciones de transmisión térmica efectiva (superficie ~240 °C para muchos tipos). La potencia entregada depende del material de contacto, disipador, área de disipación, temperatura ambiente y flujo de aire (frecuentemente 5%–80% del máximo; para calentamiento indirecto de agua normalmente ~15%–60% del máximo).
• Modelos personalizados y utillajes están disponibles para requisitos especiales (puede aplicarse coste de utillaje).
• Ejemplo de potencia relativa a temperatura de superficie inferior: Potencia relativa(@120 °C) ≈ Potencia máx × (120 °C – ambiente) / (240 °C – ambiente) — los resultados reales dependen de las condiciones de la aplicación.

Dimensiones y tipos estándar (selección)
Cada tipo LCH tiene su propia geometría de aletas/perfil y longitudes disponibles. Tipos típicos: LCH-A, LCH-B, LCH-C, LCH-D, LCH-E, LCH-F, LCH-G, LCH-H, LCH-I, LCH-J (ej. personalizado), LCH-K (ej. personalizado), LCH-M (placa térmica PTC).

Resumen — tipos LCH-H a LCH-M
Rango de potencia: 6 W ~ 2000 W
Dimensiones ejemplo: LCH-H: 39,5 × 19,5 × L mm; LCH-IA: 55 × 28 × L mm; LCH-IB: 70 × 28,5 × L mm; LCH-M (ej.): 30 × 35 × L mm
Temp. máxima: típ. hasta ~220–240 °C (según tipo)
Rango de tensión: AC/DC 12 V ~ 600 V (según tipo)
Exterior: Aluminio AL6061 / 6063
Ventilador: opcional para LCH-I, LCH-K, LCH-M para acelerar la transferencia térmica

Tipo LCH-M — modelos seleccionados & longitudes/temp estándar
Modelos ejemplo: LCH-MX1024 (L=60 mm), LCH-MX2048 (L=100 mm), LCH-MX3060 (L=150 mm), LCH-MX4072 (L=200 mm). Opciones de temperatura de superficie (ej.): 230 °C ±20 °C, 200 °C ±20 °C, 170 °C ±20 °C, 110 °C ±20 °C, 90 °C ±20 °C.

Opciones de salida de cable y diseño

• Salida de cable unilateral (estándar)
• Salida de cable bilateral
• Cable con conector
• Cable con terminal hembra y orificios de fijación (indicar posiciones)
• Conductor PTC con orificios de fijación personalizados o placa de fijación en acero inoxidable
• Salida de cable para alimentación trifásica (opción)

Notas sobre personalización
Suministro estándar si no se especifica: conductor térmico PTC con salida de cable unilateral sin terminales. Son posibles numerosas modificaciones mecánicas y eléctricas según los requisitos de la aplicación; puede aplicarse coste de utillaje.

Especificaciones técnicas

• Marca: KLC Corporation
• Familia de modelos: serie LCH (LCH-A ~ LCH-M)
• Potencia: 6 W ~ 2000 W (según modelo)
• Temperatura de superficie: hasta ~240 °C (según tipo)
• Tensión: AC/DC 12 V ~ 520/600 V (según tipo); opciones personalizadas posibles
• Material exterior (aletas): Aluminio AL6061 / AL6063
• Cable estándar: 22 AWG, 210 mm
• Opciones clave: calefacción multi-etapa, versiones con ventilador, múltiples salidas de cable, conectores, placas de fijación, salidas trifásicas
