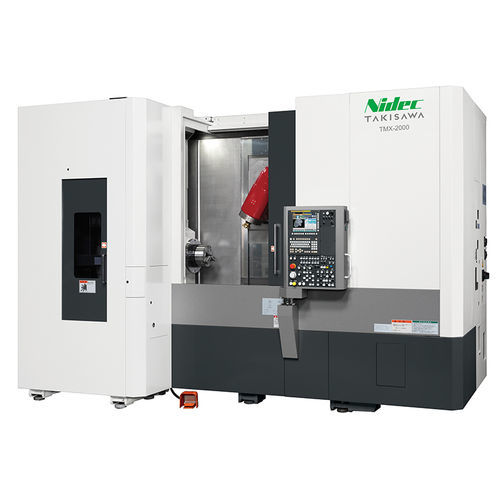

Centro de torneado-fresado CNC TMX-2000

5 ejespor aprendizajede alta precisión

Descripción general

El TMX-2000 es una máquina CNC multitarea de torneado-fresado diseñada con grandes recorridos de eje para procesar piezas más grandes y complejas en una sola amarre. Con el eje C fijo y un husillo herramienta indexable (eje B), combina operaciones de fresado, mecanizado de caras y torneado sin necesidad de reposicionar la pieza.

Características principales

• Gran recorrido de ejes: X 640 mm / Y 230 mm / Z 690 mm, permitiendo fresado y perforado de caras en una sola amarre con el eje C fijo.
• Indexado del husillo herramienta (eje B): amplía la zona mecanizable; indexado de alta precisión ±130° en incrementos de 1° para integrar múltiples procesos con una sola herramienta.
• Torneado de alta precisión: la herramienta de torneado se posiciona y bloquea en el husillo herramienta mediante un acoplamiento de indexado de precisión; admite herramientas multifunción para desbaste exterior.
• Programación interactiva integrada (TiwaP-1): creación de programas, simulación 3D y ejecución sin conocimientos de G-code; reconocimiento automático del husillo de mecanizado y del orden de procesos.

Especificaciones técnicas

• Stock del husillo derecho: Ninguno
• Rebufador (tipo servo NC): Estándar (incluido)
• Tamaño del mandril: 8 pulgadas
• Tipo de torreta: Husillo herramienta con ATC
• Diámetro máx. de torneado: Ø500 mm
• Longitud máx. de torneado: 610 mm
• Capacidad barra (husillo izquierdo): Ø65 mm
• Capacidad barra (husillo derecho): Ninguno
• Rango de giro eje B: 230° (±115°)
• Velocidad husillo izquierdo: 5000 min⁻¹
• Velocidad husillo derecho: Ninguno
• Velocidad husillo herramienta: 12000 min⁻¹
• Capacidad almacén ATC: 40 [OP. 80]
• Velocidad de avance rápido (m/min): X: 40 / Z: 40 / Y: 40 / A: 20
• Motor husillo izquierdo (kW) (30 min/cont.): 15 / 11
• Motor husillo derecho (kW): Ninguno
• Motor husillo herramienta (kW) (S3 25%/cont.): 11 / 7.5
• Altura de la máquina: 2783 mm
• Superficie requerida: 4150 × 2923 mm
• Peso de la máquina: 13.700 kg

Aplicaciones

• Componentes que requieren torneado y fresado combinados (automoción, hidráulica, aeroespacial)
• Ejes complejos, bridas y caras finales de alta precisión
• Producción en series pequeñas y prototipado que demandan procesos en una sola amarre

Software

El software integrado TiwaP-1 admite la creación de programas, la simulación 3D y la ejecución automatizada para reducir tiempos de preparación y simplificar la operación.
