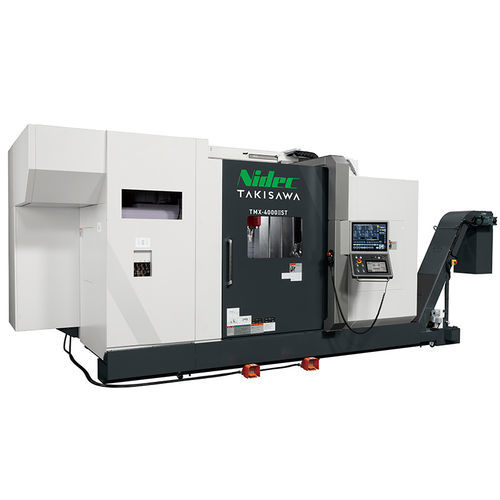

Centro de torneado-fresado CNC TMX-4000

universalcon torretade alta precisión

El TMX‑4000 es un centro multitarea de torneado‑fresado que combina un husillo de herramienta de gran potencia con husillos izquierdo y derecho de precisión para permitir mecanizados complejos en una sola fijación de piezas grandes (fresado, taladrado de cara y torneado). Sus recorridos y su rigidez permiten cortes pesados manteniendo un alto grado de indexado y posicionamiento.

Puntos destacados

• Configuración multitarea: husillo de herramienta con ATC más husillos izquierdo/derecho para operaciones en una sola fijación.
• El eje B utiliza motor de accionamiento directo para la rotación y un freno de diafragma para el bloqueo, ofreciendo alta velocidad y precisión (precisión mínima de indexado 0,0001°).
• Husillo de herramienta con cambiador automático de herramientas (ATC) para flexibilidad; velocidad del husillo hasta 12 000 min⁻¹.
• Diseñado para realizar cortes de gran carga manteniendo indexado y posicionamiento precisos.

Operación y software

• Panel de control multi‑monitor (estándar 15" táctil; opciones: 19" y subpantalla desplazable de 10,4") para visualización y operación intuitiva.
• iHMI (Interfaz Hombre‑Máquina): operación orientada a flujo de trabajo "Planning", "Machining" y "Improvement"; incluye prevención de errores, evitación de colisiones y programación conversacional (PANEL iH Pro); soporte para creación de programas de mecanizado.
• TiwaP‑1 de Takisawa (opcional): sistema interactivo de programación con creación de programas, simulación 3D (resultado de corte / trayectoria de herramienta) y ejecución optimizada de husillo/eje C sin necesidad de conocimientos de G‑code.

Medios relacionados

• Vídeo de introducción TMX‑4000
• Talk About "TMX‑4000"
• Taladrado en U de gran diámetro (SUS304)
• Corte de alta velocidad/alta alimentación (SUS304)

Especificaciones técnicas

• Modelo: TMX‑4000
• Tamaño de plato: 10 + 10 inch (existen variantes)
• Tipo de torreta: husillo de herramienta con ATC
• Diámetro máximo de torneado: Ø500 mm
• Longitud máxima de torneado: 1500 mm (varía según el tipo de plato)
• Diámetro de barra (husillo izquierdo): Ø80 mm (depende del tipo de plato/cilindro)
• Rango de giro del eje B: 230° (±115°)
• Velocidad husillo izquierdo: 4 000 min⁻¹
• Velocidad husillo derecho: 4 000 min⁻¹ (puede no estar presente en algunas variantes)
• Velocidad husillo de herramienta: 12 000 min⁻¹
• Capacidad ATC: 40 herramientas (opciones: 80, 120)
• Velocidades de avance rápido: X1: 40 m/min · Z1: 40 m/min · Y1: 40 m/min · A: 30 m/min
• Motor husillo izquierdo (S2 30 min / continuo): 26 / 22 kW
• Motor husillo derecho (S2 15 min / continuo): 22 / 15 kW (si procede)
• Motor husillo de herramienta (S3/S6 25%/continuo): Alto: 22 / 15 kW
• Altura de la máquina: 3 160 mm
• Espacio en planta requerido (incluye transportador de virutas lateral, panel de control y magazine ATC): T40: 6 950 × 4 478 mm
• Peso de la máquina: aprox. 17 000 kg
