Centro de mecanizado 3 ejes MAC-V40
verticalBT 4020 herramientas

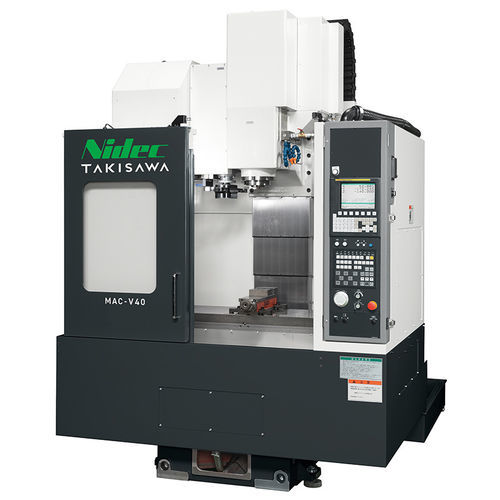

Centro de mecanizado 3 ejes - MAC-V40 - TAKISAWA - vertical / BT 40 / 20 herramientas
Centro de mecanizado 3 ejes - MAC-V40 - TAKISAWA - vertical / BT 40 / 20 herramientas
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
3 ejes
Orientación del husillo
vertical
Nariz del husillo
BT 40
Número de herramientas
30 herramientas, 20 herramientas
Otra función
de fresado, de corte
Aplicaciones
para la industria del automóvil, para la industria del molde, para producción de piezas pequeñas
Otras características
de alta eficacia, de alta precisión, de alta productividad, de gran rigidez, de gran velocidad
Carrera X

650 mm
(25,59 in)

Carrera Y

410 mm
(16,14 in)

Carrera Z

460 mm
(18,11 in)

Velocidad de rotación

6.000 rpm, 8.000 rpm
(37.699 rad.min-1, 50.265 rad.min-1)

Potencia

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Carga máxima de la mesa

300 kg
(661 lb)

Peso total

4.800 kg
(10.582,19 lb)

Longitud total

1.900 mm
(74,8 in)

Anchura total

2.595 mm
(102,2 in)

Altura total

2.593 mm
(102,1 in)

Descripción

Descripción general
  • El MAC-V40 es un centro de mecanizado vertical #40 de Takisawa, diseñado con mayor rigidez para permitir mecanizados a alta velocidad y de gran remoción en piezas pequeñas y medianas, manteniendo alta precisión y rendimiento económico.


Características clave
  • Diseño orientado a alta rigidez para mejorar la rigidez de la máquina
  • Las mejoras en rigidez permiten mecanizados a alta velocidad y de gran remoción en piezas pequeñas y medianas, mejorando la fiabilidad y la relación coste-rendimiento
  • Combinación de capacidad de corte a alta velocidad y gran remoción con alta precisión


Recorridos
  • X: 650 mm
  • Y: 410 mm
  • Z: 460 mm


Principales especificaciones de la máquina
  • Recorrido eje X (mesa longitudinal): 650 mm
  • Recorrido eje Y (silla transversal): 410 mm
  • Recorrido eje Z (cabezal del husillo vertical): 460 mm
  • Área útil de la mesa: 900 × 410 mm
  • Carga máxima en mesa: 300 kg
  • Velocidad de husillo: 6000 min-1 [opción: 8000]
  • Tipo de cono / Capacidad de herramienta: BT40 / 20 (opción: 30)
  • Motor del husillo: 11 / 7,5 kW
  • Potencia eléctrica: 18,5 kVA
  • Altura de la máquina: 2593 mm
  • Superficie de planta requerida: 1900 × 2595 mm
  • Peso de la máquina: 4800 kg


Aplicaciones y opciones
  • Adecuado para mecanizado de piezas pequeñas y medianas en automoción, maquinaria general, moldes y matrices y componentes de precisión
  • Opciones: husillo 8000 min-1, cambio a 30 herramientas y otras configuraciones según requisitos
