Centro de mecanizado 3 ejes MAC-Y520
verticalBT 4030 herramientas

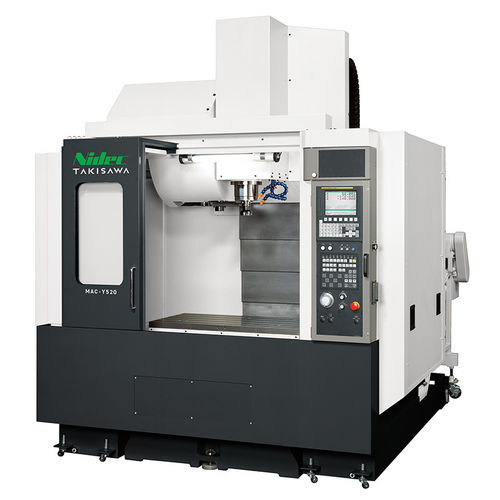

Centro de mecanizado 3 ejes - MAC-Y520 - TAKISAWA - vertical / BT 40 / 30 herramientas
Centro de mecanizado 3 ejes - MAC-Y520 - TAKISAWA - vertical / BT 40 / 30 herramientas
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
3 ejes
Orientación del husillo
vertical
Nariz del husillo
BT 40
Número de herramientas
30 herramientas
Otra función
de fresado
Aplicaciones
para piezas de gran tamaño
Otras características
con cambiador de herramientas
Carrera X

850 mm
(33,46 in)

Carrera Y

520 mm
(20,47 in)

Carrera Z

610 mm
(24,02 in)

Velocidad de rotación

Máx.: 12.000 rpm
(75.398 rad.min-1)

Mín.: 8.000 rpm
(50.265 rad.min-1)

Potencia

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Carga máxima de la mesa

800 kg
(1.764 lb)

Peso total

6.500 kg
(14.330,05 lb)

Longitud total

2.400 mm
(94,5 in)

Anchura total

2.870 mm
(113 in)

Altura total

2.807 mm
(110,5 in)

Descripción

El MAC-Y520 es un centro de mecanizado vertical #40 que proporciona una carrera de clase #50 para mecanizar piezas de mayor tamaño manteniendo la compatibilidad con las herramientas #40.

Características principales
  • Compatible con las herramientas existentes #40 y con las de centros de taladrado (BT40), lo que permite reusar el inventario de herramientas.
  • Recorridos X/Y/Z ampliados que permiten operaciones múltiples en piezas más grandes, como carcasas y bastidores.
  • Rendimiento de recorrido de clase #50 en una plataforma con porta-herramientas #40 para aumentar la capacidad de pieza sin cambiar el estándar de herramientas.

Recorridos
  • X: 850 mm
  • Y: 520 mm
  • Z: 610 mm

Especificaciones técnicas
  • Área de trabajo de la mesa: 1000 × 520 mm
  • Carga máxima de la mesa: 800 kg
  • Velocidad del husillo: 8.000 min⁻¹ (opción: 12.000)
  • Portaherramientas / capacidad de almacenamiento: BT40 / 30 herramientas
  • Motor del husillo: 11 / 7,5 kW
  • Potencia eléctrica: 18,8 kVA
  • Altura de la máquina: 2.807 mm
  • Espacio en planta requerido: 2.400 × 2.870 mm
  • Peso de la máquina: 6.500 kg
