Motor lineal AC UC series
trifásicosíncronosin hierro

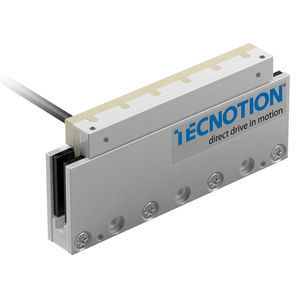

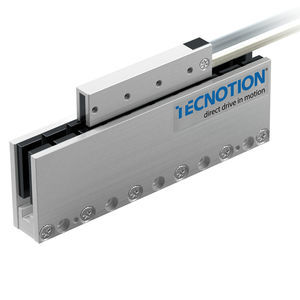

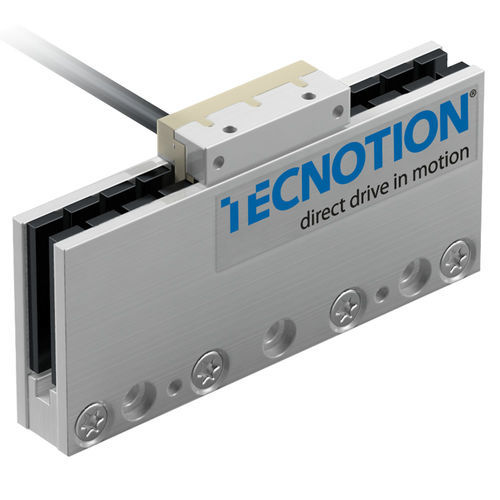

Motor lineal AC - UC series - Tecnotion - trifásico / síncrono / sin hierro
Motor lineal AC - UC series - Tecnotion - trifásico / síncrono / sin hierro
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Tecnotion

Características

AC/DC
trifásico, AC
Tipo
síncrono, sin hierro
Voltaje
24 V, 48 V, 12 V, 60 V, 0-60 V, 28 V, 5 V, 4.5 V, 3 V
Configuración
de accionamiento directo, de botón, en U
Tipo de protección
sin mantenimiento
Rendimiento
de alta eficacia, de alta precisión
Otras características
compacto, modular, de alta precisión
Velocidad

Máx.: 5 m/s
(16,4 ft/s)

Mín.: 0 m/s
(0 ft/s)

Fuerza

Máx.: 20 N

Mín.: 0 N

Potencia

Máx.: 198,9 W
(0,27 hp)

Mín.: 0 W
(0 hp)

Carrera

Máx.: 10.000 mm
(393,701 in)

Mín.: 0 mm
(0 in)

Descripción

Descripción general
El motor lineal sin núcleo UC es un actuador direct‑drive compacto y de muy baja masa, diseñado para movimiento de alta dinámica y montaje vertical. Según la configuración, el motor pesa solo unos gramos, lo que permite mantener fuerza continua en conjuntos de espacio reducido. Existe una variedad de unidades de bobina y yugos magnéticos, y está disponible una opción de cable inline para integración compacta.

Puntos destacados
  • Diseño sin núcleo (ironless) para baja inercia y alta capacidad dinámica
  • Masa extremadamente baja (solo unos gramos) — apto para aplicaciones verticales / eje Z
  • Diseño compacto para integración en etapas y módulos con espacio limitado
  • Configuraciones: múltiples unidades de bobina y yugos magnéticos; opción de cable inline

Fuerza
  • Fuerza pico: 36 – 72 N
  • Fuerza continua: 10 – 20 N
  • Unidades de bobina: UC3, UC4, UC5, UC6
  • Yugos magnéticos: UC66, UC99, UC264

Acoplamiento para aumentar la fuerza
  • El acoplamiento eléctrico y mecánico de dos unidades es una solución recomendada para aumentar la fuerza disponible cuando se requieren valores de pico o continuos mayores.

Aplicaciones
  • Manipulación de semiconductores y transporte de obleas
  • Equipos para pantallas planas
  • Instrumentación científica y sistemas aeroespaciales
  • Máquinas herramienta y corte digital
  • Impresión y sistemas pick‑and‑place
  • Robótica y automatización en ciencias de la vida
  • Trabajo en madera y soluciones de ejes/stages
  • Aplicaciones en vacío y salas limpias

Recursos (disponibles)
  • Folletos, manuales y hoja de especificaciones
  • Archivos CAD y documentación técnica para integración

Especificaciones
  • Familia de modelos: serie UC
  • Tipo de motor: motor lineal sin núcleo (direct drive)
  • Rango de fuerza pico: 36 – 72 N
  • Opciones de fuerza continua: 10 N o 20 N
  • Unidades de bobina: UC3, UC4, UC5, UC6 (opción de cable inline disponible)
  • Yugos magnéticos: UC66, UC99, UC264
  • Masa motriz: unos gramos según modelo
  • Optimizado para montaje vertical / eje Z e integración en sistemas compactos
