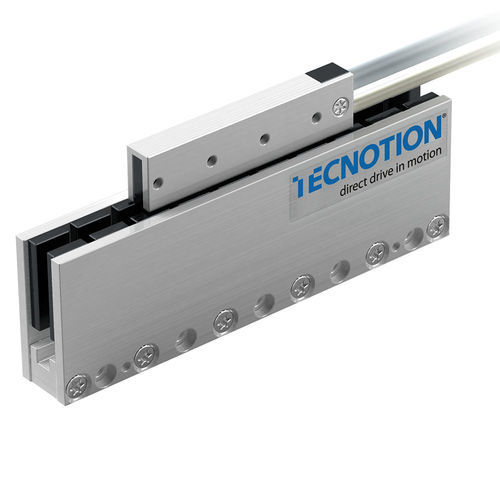

Motor lineal AC UM seriestrifásicosíncronosin hierro
Añadir a mis favoritos
Añadir al comparador
Características
- AC/DC
- trifásico, AC
- Tipo
- síncrono, sin hierro
- Voltaje
- 48 V, 24 V, 220V, 12 V, 320 V, 0-60 V, 4.5 V, 100 V, 28 V, 200 V, 5 V, 72 V, 80 V
- Configuración
- de accionamiento directo, de botón, en U
- Tipo de protección
- sin mantenimiento
- Rendimiento
- de alta eficacia, de alta precisión
- Otras características
- modular, de alta precisión
- Velocidad
Máx.: 18 m/s
(59,06 ft/s)Mín.: 0 m/s
(0 ft/s)- Fuerza
Máx.: 116 N
Mín.: 0 N
- Potencia
Máx.: 2.088 W
(2,84 hp)Mín.: 0 W
(0 hp)- Carrera
Máx.: 10.000 mm
(393,701 in)Mín.: 0 mm
(0 in)
Descripción
Descripción general
La serie UM es una familia de motores lineales sin núcleo diseñada para velocidades extremadamente altas y un rendimiento térmico superior. La construcción sin núcleo elimina el cogging y cualquier fuerza de atracción entre la unidad de bobina y la pista magnética, por lo que la serie es adecuada para mediciones de alta precisión y aplicaciones de alta dinámica.
Fuerza y opciones mecánicas
Propiedades clave
Recursos disponibles (documentos y CAD)
Aplicaciones
Especificaciones técnicas
La serie UM es una familia de motores lineales sin núcleo diseñada para velocidades extremadamente altas y un rendimiento térmico superior. La construcción sin núcleo elimina el cogging y cualquier fuerza de atracción entre la unidad de bobina y la pista magnética, por lo que la serie es adecuada para mediciones de alta precisión y aplicaciones de alta dinámica.
Fuerza y opciones mecánicas
- Fuerza pico: 100 – 400 N
- Fuerza continua: 29 – 116 N
- Unidades de bobina: UM3, UM6, UM9, UM12
- Pistas magnéticas / yugues: UM90, UM120, UM150, UM390
Propiedades clave
- Diseño sin núcleo: sin cogging y fuerza de atracción nula entre la unidad de bobina y los imanes
- Capacidad de velocidad extremadamente alta
- Características térmicas superiores para operación sostenida
- Factor de forma compacto para integración en sistemas de medición de alta precisión y alta dinámica
Recursos disponibles (documentos y CAD)
- Folleto motores sin núcleo — Brochure (versión 1.4)
- Manual motores lineales sin núcleo — Manual (versión 2.2)
- Serie UM – Hoja de especificaciones (versión 1.4)
- Serie UM — Archivo CAD (versión 1.0)
- Módulo Hall digital UM — Archivo CAD (versión 1.0)
Aplicaciones
- Semiconductores
- Pantallas
- Ciencias y aeroespacial
- Máquinas herramienta
- Corte digital
- Impresión
- Robótica
- Ciencias de la vida
- Carpintería
- Plataformas y soluciones de sistemas
- Aplicaciones en vacío
Especificaciones técnicas
- Diseño: motor lineal sin núcleo (serie UM)
- Rango de fuerza pico: 100 – 400 N
- Rango de fuerza continua: 29 – 116 N
- Unidades de bobina disponibles: UM3, UM6, UM9, UM12
- Pistas magnéticas disponibles: UM90, UM120, UM150, UM390
- Construcción sin núcleo: sin cogging y fuerza de atracción cero
- Diseñado para velocidades extremadamente altas y rendimiento térmico superior
