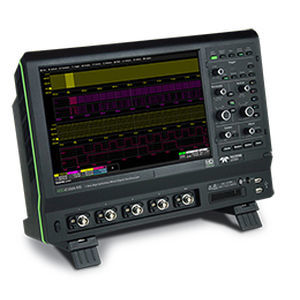

Osciloscopio digital HDO4000A series

analógicode sobremesade 4 canales

Los osciloscopios HDO4000A tienen 4 canales de entrada analógica, una resolución de 12 bits utilizando la tecnología de alta definición HD4096 de Teledyne LeCroy, hasta 1 GHz de ancho de banda y un factor de forma compacto con una gran pantalla multitáctil de 12,1". Son ideales para la depuración y resolución de problemas de diseños de electrónica de potencia, gestión digital de potencia o análisis de integridad de potencia, sistemas electrónicos de automoción y diseños mecatrónicos o profundamente integrados. Características principales -4 canales de entrada -16 canales digitales (con los modelos -MS) -Resolución ADC de 12 bits, hasta 15 bits con resolución mejorada -Hasta 10 GS/s con frecuencia de muestreo mejorada -Anchos de banda de 200 MHz, 350 MHz, 500 MHz y 1 GHz -±Desplazamiento aplicado de ±10 V con ajustes de alta ganancia -Memoria larga - hasta 50 Mpts/Ch -MÁUI con interfaz de usuario OneTouch -Herramientas de datos en serie excepcionales -Potente y profunda caja de herramientas HD4096 Tecnología de alta definición Permite la captura y visualización de señales con una resolución 16 veces superior a la de otros osciloscopios. Las formas de onda capturadas y mostradas son más limpias y nítidas. Los detalles de la señal que a menudo se pierden en el ruido de otros osciloscopios son claramente visibles y fáciles de distinguir con el HD4096. HD4096 permite a los osciloscopios ofrecer una precisión de medición sin igual para mejorar la depuración y el análisis. Amplio rango de compensación aplicada Un DAC de 16 bits permite un offset de ±10 V a 20 mV/div, ±4 V a 5 mV/div, y un asombroso offset de ±1,6 V a la máxima sensibilidad (1 mV/div). Estas grandes compensaciones aplicadas (combinadas con 12 bits) facilitan la adquisición y visualización de pequeñas variaciones de señal (por ejemplo, ondulación, ruido, interferencia transitoria) en señales de CC o de sensores. También proporcionan rangos de desplazamiento extendidos para muchas de las sondas de alto voltaje de Teledyne LeCroy.
