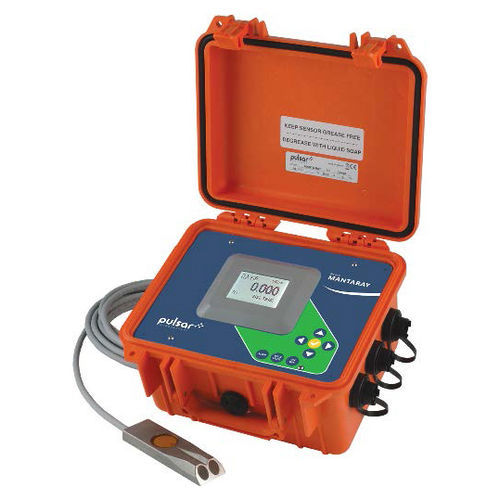

Caudalímetro de ultrasonido Doppler MANTARAY

volumétricopara aguapara aguas residuales

Descripción general
El caudalímetro portátil área-velocidad MANTARAY está diseñado para mediciones de caudal en canales abiertos, tuberías de alcantarillado parcialmente llenas y conducciones sobrecargadas. Adecuado para aguas pluviales, aguas residuales, riego y cursos naturales, mide nivel y velocidad para calcular caudal y volumen total.

Función / Detección / Tecnología (tabla)
Medición: Caudal área-velocidad
Detección: Caudal/velocidad y nivel
Tecnología: Sensor ultrasónico hidrodinámico Doppler

Sensor ultrasónico hidrodinámico de nivel y velocidad
Un sensor ultrasónico Doppler sumergido mide continuamente la velocidad y el nivel en el canal. El sensor, sellado, resiste incrustaciones, corrosión y abrasión. El caudal instantáneo y el total se muestran en una pantalla LCD retroiluminada de gran tamaño. Los datos pueden registrarse y exportarse por USB; salidas 4-20 mA y relés para integración con muestreadores, SCADA y sistemas de telemetría.

Monitor de caudal portátil para tuberías parcialmente llenas y canales abiertos
Por el método área-velocidad, el MANTARAY calcula el caudal tras introducir el diámetro de la tubería o las dimensiones del canal. El sensor ultrasónico se monta dentro de la tubería o en el fondo del canal con el soporte de acero inoxidable incluido y un único tornillo; no se requieren herramientas ni compuestos especiales. El sensor está completamente sellado sin orificios ni puertos.

Instrumento indicado para

• Monitorización y reporte de caudal en alcantarillado
• Medición de efluentes industriales
• Monitorización de aguas pluviales
• Medición de cursos naturales
• Gestión de agua de riego

Electrónica compatible
LED96 — indicador de medida digital recomendado.

Características / Especificaciones técnicas

• Nombre del modelo: MANTARAY
• Tipo de producto: Caudalímetro portátil área-velocidad para canales abiertos y tuberías parcialmente llenas
• Tipo de sensor: Sensor ultrasónico hidrodinámico Doppler sumergido para nivel y velocidad
• Parámetros medidos: Velocidad, Nivel (utilizados para calcular Caudal y Total)
• Tecnología: Doppler
• Salidas: 4-20 mA y salidas por relé para muestreadores, SCADA y telemetría
• Registro de datos: Registros de caudal descargables a memoria USB
• Pantalla: Gran LCD retroiluminado mostrando caudal instantáneo y total
• Montaje: Soporte en acero inoxidable incluido; instalación con un único tornillo
• Construcción: Sensor sellado sin orificios ni puertos; resistente a incrustaciones, corrosión y abrasión
• Calibración: Introducción del diámetro de la tubería o dimensiones del canal; cálculo automático del caudal
• Aplicaciones típicas: Aguas pluviales, Alcantarillado, Riego, Cursos naturales, Efluentes industriales
