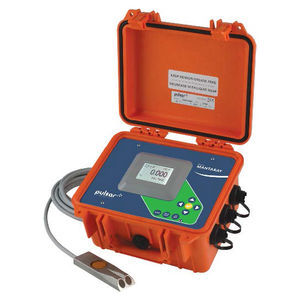

Caudalímetro de ultrasonido Doppler PDFM 6.1

másicovolumétricopara fango

Resumen del producto
Caudalímetro Doppler portátil clamp-on para medición no invasiva de caudal en tuberías llenas que transportan sólidos o fluidos aireados. Caja robusta IP67 y procesamiento avanzado de señal para uso fiable en entornos industriales exigentes.

Descripción
El PDFM 6.1 ofrece medidas de caudal rápidas y precisas en aplicaciones donde los sensores de contacto o los equipos transit-time fallan. Mide el desplazamiento Doppler de ecos ultrasónicos reflejados por partículas en suspensión o burbujas de gas. Diseñado tanto para inspecciones puntuales como para registro prolongado sin interrumpir el proceso.

Facilidad de uso
Instalación rápida: fije el sensor ultrasónico clamp-on a la tubería, introduzca el diámetro interno en el menú y comience la medición. No se requiere preconfigurar material de tubería, espesor de pared, revestimiento ni propiedades del fluido. Interfaz y menús pensados para técnicos de campo e ingenieros de proceso.

Ideal para fluidos «difíciles»
La tecnología Doppler clamp-on detecta ecos procedentes de partículas o burbujas, permitiendo medir la velocidad cuando hay sólidos o aire presente. Adecuado cuando los sólidos, el aire arrastrado o los medios abrasivos impiden el uso fiable de sensores de contacto o transit-time.

Aplicaciones recomendadas

• Aguas residuales crudas
• Agua aireada
• Lodos de retorno y residuales
• Relaves / lodos
• Líquidos viscosos
• Medios abrasivos

Instalación, alimentación y registro
Unidad portátil con batería recargable interna para uso diario y recarga nocturna. Adaptador de CA incluido para funcionamiento continuo (110–240 V AC). Modo de bajo consumo / suspensión para prolongar la batería en monitorización intermitente. Registrador de datos integrado para registros a largo plazo (capacidad ejemplo: 300.000 puntos). Suministrado con estuche de transporte protector y kit de montaje en acero inoxidable.

Electrónica compatible
Indicador recomendado: LED96 — indicadors digitales para visualización y procesamiento de la salida del medidor.

Tabla (clasificación del producto)
Medición: Densidad; Electrónica; Caudal
Detección: Caudal
Tecnología: Doppler

Características técnicas / especificaciones

• Modelo: PDFM 6.1
• Principio de medida: Doppler clamp-on (mide el desplazamiento de frecuencia de ecos ultrasónicos procedentes de partículas/burbujas)
• Aplicación: Medición de caudal no invasiva clamp-on en tuberías llenas con sólidos, burbujas o fluidos aireados
• Usos típicos: Aguas residuales, agua aireada, lodos de retorno y residuales, relaves, líquidos viscosos, medios abrasivos
• Instalación: Sensor ultrasónico único clamp-on a la tubería; configurar diámetro interno mediante menú
• Diámetro mínimo de tubería: habitualmente ≥ 12,5 mm (0,5 in) según sonda
• Carcasa: Aluminio extruido resistente, grado IP67; suministrado con estuche de transporte
• Alimentación: Batería interna recargable; adaptador AC 110–240 V incluido; modo bajo consumo/suspensión
• Registro de datos: Registrador integrado (ej. 300.000 puntos)
• Funciones: Procesamiento avanzado de señal; modo de bajo consumo; medición no invasiva; no requiere configuración previa de tubería/fluido
• Compatibilidad electrónica: Indicadores digitales recomendados LED96 para visualización/procesamiento
• Funcionamiento: Informa del caudal cuando hay sólidos o gases no disueltos en movimiento; apto donde fallan sensores de contacto o transit-time
