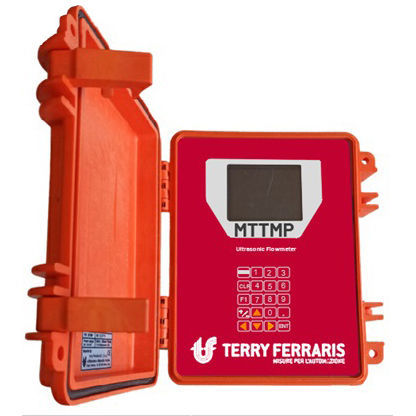

Caudalímetro de ultrasonido de tiempo de tránsito MTTMP

volumétricopara líquidopara aguas residuales

Resumen del producto
El MTTMP es un caudalímetro ultrasónico por tiempo de tránsito de uno o dos canales, diseñado para medir caudal en tuberías y conductos. Incluye una unidad de procesamiento avanzada basada en DSP y hasta cuatro transductores de velocidad. Pulsos ultrasónicos se transmiten amont→aval y aval→amont con un ángulo α respecto al flujo; la diferencia de tiempos de tránsito es proporcional a la velocidad del líquido. Los transductores Clamp-On montados externamente no obstruyen la tubería y evitan caída de presión.

Rendimiento y procesamiento de señal
La unidad DSP con correlación cruzada (Cross Correlation) y FFT (Fast Fourier Transform) permite un funcionamiento fiable en aplicaciones exigentes, incluidos líquidos con altas concentraciones de sólidos en suspensión, presencia de aire o entornos ruidosos. El sistema puede ofrecer dos medidas independientes con un total máximo de 2 planos de cuerda.

Medición / Detección / Tecnología
Medición: Flujo / Caudal; Electrónica
Detección: Flujo / Caudal
Tecnología: Medición por tiempos de tránsito ultrasonicos

Características MTTMP

• Transductores Clamp-On o de inserción
• Tecnología patentada Anti-Round
• Rango de medida de velocidad: 0,02 ÷ 12 m/s
• Operación con líquidos que contienen hasta ~30 % de burbujas de aire o sólidos en suspensión (incluidas aguas negras)
• Pantalla con función de osciloscopio
• Procesamiento digital de señal (DSP) con correlación cruzada y FFT
• Salida analógica 4–20 mA (configurable para rangos negativos o positivos; 2 salidas bajo demanda)
• Relés SPDT para totalización del caudal (2 bajo demanda)
• Entradas analógicas para sensores externos (presión, nivel, etc.)
• Funciones de autodiagnóstico
• Teclado para programación con bloqueo
• Amplia pantalla gráfica LCD a color (320×240 píxeles)
• Software para instalación y descarga de datos
• Registrador de datos hasta 1 000 000 de registros

Especificaciones técnicas

• Modelo: MTTMP (caudalímetro ultrasónico por tiempo de tránsito 1 o 2 canales)
• Tipos de transductores: Clamp-On o de inserción
• Procesamiento: DSP avanzado con correlación cruzada y FFT
• Medidas independientes máximas: 2 (total máx. 2 planos de cuerda)
• Rango de velocidad: 0,02 ÷ 12 m/s
• Funcionamiento en fluidos exigentes: soporta líquidos con hasta ~30 % de burbujas/solidos en suspensión
• Salidas: 4–20 mA analógico (configurable); opción de 2 salidas bajo demanda
• Relés: SPDT para totalización (2 bajo demanda)
• Entradas analógicas: para presión, nivel, etc.
• Pantalla: LCD gráfica a color 320×240 px con función osciloscopio
• Interfaz: teclado de programación con bloqueo
• Diagnósticos: funciones de autodiagnóstico
• Gestión de datos: datalogger hasta 1 000 000 de registros; software para configuración y descarga
• Características especiales: Tecnología patentada Anti-Round; instalación Clamp-On sin caída de presión
