Caudalímetro de ultrasonido de tiempo de tránsito MTTMC

volumétricopara aguapara aguas residuales

Descripción del producto

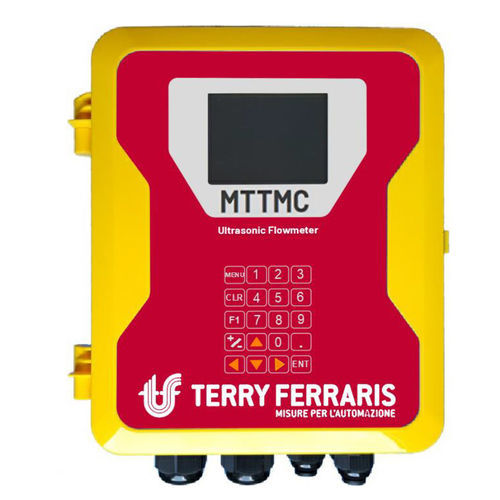

El MTTMC es un caudalímetro ultrasónico por tiempo de tránsito de uno o dos canales para tuberías y conductos. Integra una unidad de procesamiento basada en DSP y hasta cuatro transductores de velocidad. Mide la diferencia de tiempos de tránsito entre pulsos ultrasónicos emitidos en sentido ascendente y descendente con un ángulo α respecto al flujo. Los transductores Clamp‑On se montan externamente sin introducir restricciones ni pérdida de carga. El procesador DSP con correlación cruzada y FFT permite un funcionamiento fiable en medios exigentes (sólidos en suspensión, presencia de aire, ruidos acústicos). Soporta dos medidas independientes hasta un total de 2 planos de cuerda.

Medición / Detección / Tecnología
Medición: Caudal / Caudal instantáneo; Electrónica
Detección: Caudal / Tasa de flujo
Tecnología: Método tiempo de tránsito ultrasónico; DSP con correlación cruzada y FFT

Características clave

• Transductores Clamp‑On o de inserción (hasta 4)
• Tecnología patentada Anti‑Round para mayor precisión
• Rango de velocidad: 0,02 ÷ 12 m/s
• Funciona en líquidos con hasta 30% de burbujas de aire o aguas muy cargadas
• Pantalla gráfica color de gran tamaño (320×240) con función osciloscopio
• Procesamiento digital de señal (DSP) para flujos ruidosos o turbulentos
• Dos salidas analógicas 4–20 mA configurables (rangos negativos/positivos)
• Dos relés para totalización
• Dos entradas analógicas para variables externas (presión, nivel, etc.)
• Función de autodiagnóstico y bloqueo de teclado
• Datalogger integrado: hasta 1.000.000 de registros; memoria interna 32 MB; externa hasta 8 GB
• Software PC para configuración y descarga de datos

Electrónica compatible
LED96 — indicadores digitales de medida

Especificaciones técnicas

• Modelo: MTTMC
• Tipo: Caudalímetro ultrasónico por tiempo de tránsito, 1 o 2 canales para tuberías y conductos
• Transductores: Clamp‑On o de inserción (hasta 4 transductores de velocidad)
• Principio de medida: diferencia de tiempo de tránsito de pulsos ultrasónicos
• Rango de velocidad: 0,02 ÷ 12 m/s
• Funcionamiento en medios exigentes: fiable con sólidos en suspensión y hasta 30% de burbujas de aire
• Electrónica: DSP con correlación cruzada y FFT
• Medidas independientes: hasta 2 planos de cuerda totales
• Salidas: 2 × 4–20 mA (configurables)
• Relés: 2 para totalización
• Entradas analógicas: 2 para señales externas (presión, nivel, etc.)
• Pantalla: LCD gráfico color 320×240 px con función osciloscopio
• Diagnóstico: función de autodiagnóstico
• Datalogger: hasta 1.000.000 de registros; interno 32 MB; externo hasta 8 GB
• Software: herramienta PC para instalación y descarga de datos
• Ventaja: sin restricción de tubo con sensores Clamp‑On — sin pérdida de carga inducida

Aplicaciones

• Monitorización de caudales en redes de agua potable y depuración
• Medida de procesos en plantas industriales
• Estaciones de bombeo, redes de saneamiento y plantas de tratamiento
• HVAC y tuberías de gran diámetro que requieren medida no intrusiva

Instalación y software
El montaje Clamp‑On evita corte de tubería e interrupción de proceso; existen sondas de inserción cuando proceda. El software PC facilita la configuración, las verificaciones de calibración y la descarga de datos. El autodiagnóstico y bloqueo de teclado simplifican la puesta en servicio y protegen los ajustes locales.
