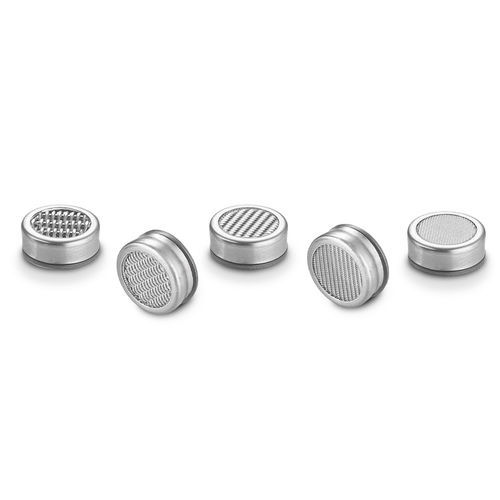

Disco filtrante SCRM series

Este filtro de seguridad de acero inoxidable está diseñado para proteger los componentes críticos de control de fluidos contra la contaminación no deseada. El filtro utiliza un diseño de malla de alambre tejido que se une mediante un proceso patentado para garantizar una alta resistencia e integridad. Está diseñado para aplicaciones de presión extremadamente alta donde tales presiones podrían causar la ruptura de una pantalla si se obstruye. El filtro está diseñado para insertarse en un agujero de fondo plano perforado y debe ser retenido por un medio secundario. Este filtro de última oportunidad está disponible en una gama de clasificaciones de micrones de 40 a 300 micrones. - Configuración de montaje: Cartucho - Retenido por el cliente - Tasa de Lohm: Tan baja como 35 Lohms - Clasificación de micrones: 40 a 300 micrones - Diámetro de la pieza: 9,93 mm - Diámetro del pasaje filtrable: Hasta 7,56 mm Rendimiento General - Tipo de pantalla: Malla de alambre tejido - Dirección del flujo: Flujo bidireccional - Presión mínima de ruptura: 24 MPa Materiales - Cuerpo: Acero inoxidable 305 - Pintal: Acero inoxidable 17-7 - Pantalla: Acero inoxidable 316 Números de pieza y especificaciones - SCRM7101040S: 40 micrones, 70 Lohms, 11,6 mm², 0,22, 0,71 gramos, 1INST080661S - SCRM7101075S: 75 micrones, 60 Lohms, 9,6 mm², 0,39, 0,71 gramos, 1INST089553S - SCRM7101125S: 125 micrones, 65 Lohms, 7,4 mm², 0,65, 0,84 gramos, 1INST089555S - SCRM7101170S: 170 micrones, 45 Lohms, 8,7 mm², 1,53, 0,88 gramos, 1INST089557S - SCRM7101300S: 300 micrones, 35 Lohms, 10,0 mm², 6,75, 0,90 gramos, 1INST089559S - Curva de flujo: Ver imagen de la curva de flujo en imágenes secundarias. - Vista en sección transversal: Ver imagen en sección transversal en imágenes secundarias. - Vista dimensional: Ver imagen dimensional en imágenes secundarias. - Detalles del agujero de instalación: Ver imágenes del agujero de instalación en imágenes secundarias para diferentes versiones de micrones (40, 75, 125, 170, 300 micrones). Datos clave del producto: - Configuración de montaje: Cartucho - Retenido por el cliente - Tasa de Lohm: Tan baja como 35 Lohms - Clasificación de micrones: 40 a 300 micrones - Diámetro de la pieza: 9,93 mm - Diámetro del pasaje filtrable: Hasta 7,56 mm
