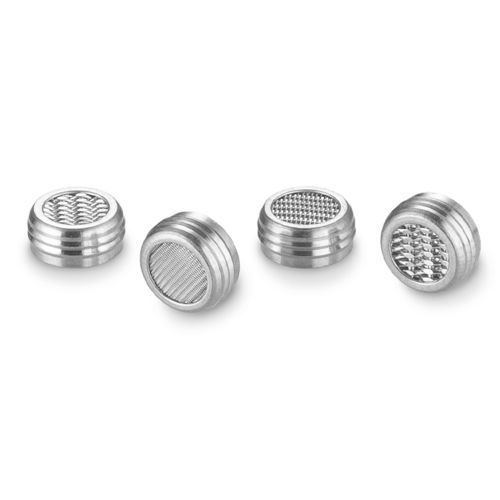

Disco filtrante de malla de acero inoxidable SCRM4551075S

Este filtro de pantalla de seguridad de acero inoxidable está diseñado para proteger los componentes críticos de control de fluidos contra la contaminación no deseada. Diseñado específicamente para una fácil instalación en carcasas y accesorios de plástico, este filtro utiliza un diseño único de inserción a presión para garantizar la retención. La malla de alambre tejida del filtro está unida mediante un proceso patentado que ofrece una integridad y vida útil superiores. Este filtro de última oportunidad está disponible en una gama de clasificaciones de micrones de 40 a 170 micrones. - Configuración de montaje: Inserción a presión - En plástico - Tasa de Lohm: Tan baja como 170 Lohms - Clasificación de micrones: 40 a 170 micrones - Diámetro de la pieza: 5,46 mm - Diámetro del paso filtrable: 5,36 mm Rendimiento general - Tipo de pantalla: Malla de alambre tejida - Dirección del flujo: Flujo bidireccional - Número de dibujo del agujero de instalación: 1INST043237S - Presión máxima de trabajo: Dependiente del material de la carcasa, configuración y condiciones de operación Materiales - Cuerpo: Acero inoxidable 303 - Pantalla: Acero inoxidable 316 Números de pieza y especificaciones - SCRM4551040S: 40 micrones, 185 Lohms, 2,8 mm², 0,05, 0,26 gramos - SCRM4551075S: 75 micrones, 170 Lohms, 2,4 mm², 0,10, 0,26 gramos - SCRM4551125S: 125 micrones, 255 Lohms, 2,1 mm², 0,18, 0,26 gramos - SCRM4551170S: 170 micrones, 205 Lohms, 2,8 mm², 0,49, 0,26 gramos Procedimiento de instalación - Procedimiento de instalación disponible en PDF (ver sección de documentos). Herramientas de instalación y fabricación - Número de dibujo de la herramienta de instalación: CCRT0900170S Piezas de repuesto y accesorios - CCRT0900170S: Herramienta de instalación de pantalla de inserción a presión de 5,5 mm Datos clave del producto - Configuración de montaje: Inserción a presión - En plástico - Tasa de Lohm: Tan baja como 170 Lohms - Clasificación de micrones: 40 a 170 micrones - Diámetro de la pieza: 5,46 mm - Diámetro del paso filtrable: 5,36 mm Curva de flujo, sección transversal, dimensiones y vistas del agujero de instalación - Ver imágenes en la sección de imágenes secundarias para diagramas técnicos detallados. Para más información - Manual de Microhidráulica Industrial de Soluciones Automotrices e Industriales Página B33-B34, B36 (ver sección de documentos). Envolvente CAD - Modelo de filtro de pantalla de seguridad de inserción a presión de 5,5 mm (descargable desde el sitio del fabricante). Tarjetas de recursos - El rendimiento del sistema depende de la limpieza, número ROB - Un sistema de calificación para pantallas de seguridad, control de contaminación, adaptación de componentes de control de fluidos para aplicaciones de hidrógeno (ver sitio del fabricante para más detalles). Especificaciones técnicas - Tipo de pantalla: Malla de alambre tejida - Dirección del flujo: Bidireccional - Número de dibujo del agujero de instalación: 1INST043237S - Presión máxima de trabajo: Dependiente del material de la carcasa, configuración y condiciones de operación - Material del cuerpo: Acero inoxidable 303 - Material de la pantalla: Acero inoxidable 316 - Clasificaciones de micrones: 40, 75, 125, 170 micrones - Tasas de Lohm: 170–255 Lohms - Diámetro de la pieza: 5,46 mm - Diámetro del paso filtrable: 5,36 mm - Peso aproximado: 0,26 gramos
