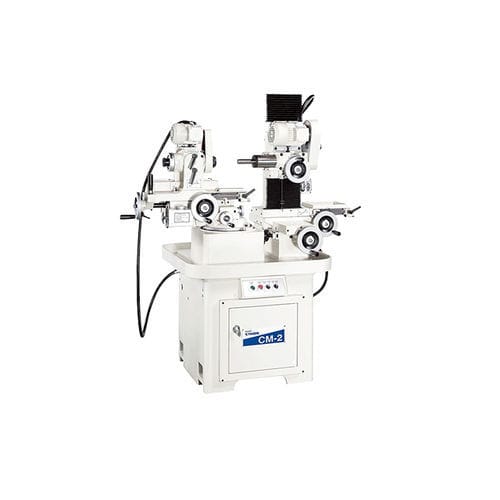

Rectificadora de herramientas CM-2

verticalhorizontal

Precisión Rigidez Eficacia Especificaciones Cabezal de trabajo Máx. Diámetro de giro - 304 mm Diámetro máx. Diámetro de trabajo de la pinza - 32 mm Diámetro mín. Diámetro de trabajo de la pinza - 5 mm Ángulo máx. Ángulo espiral - 60º Máx. Distancia entre la punta del husillo y el centro del contrapunto - 100 mm,152 mm Cabezal de la muela Diámetro de rectificado - 100 mm Cabezal de trabajo Recorrido del carro - 130 mm Desplazamiento del carro - 100 mm Delantero del centro - 50 mm Trasera del centro - 50 mm Ajuste del ángulo del cabezal de trabajo Rotación del plano horizontal - ±105º(210º) Rotación del plano vertical - ±40 Máquina Largo x Ancho x Alto - 1600 x 1150 x 1650 mm Accesorios estándar Cabezal de muela con barra de extensión Protectores de muela con barra de extensión Soporte de material frontal Pinzas cilíndricas rectas: medidas métricas: 5, 6, 8, 10, 12, 16, 20, 25 y 32 mm Pinzas cilíndricas rectas: tamaños en pulgadas: 1/4, 5/16, 3/8, 7/16, 1/2, 5/8, 3/4, 7/8, 1, 1 1/8 y 1 1/4" Juego de (5) bridas de muela. (4) estándar y (1) de extensión. Soporte de diamante Llave para cabezal de trabajo Llave para cabezal Unidad de soporte del contrapunto ajustable Llave para muela Mandril estándar Destornillador Juego de llaves Llave de doble boca Juego de (4) placas de índice para espiral Machanism 0,8,10 & 12 divisiones Caja de herramientas Muela abrasiva (una de cada forma: recta, de copa abocinada y de plato) Herramienta de rectificado adicional con punta de diamante Trinquete de índice accionado por resorte para cabezal de trabajo brida de 1/2" y llave
