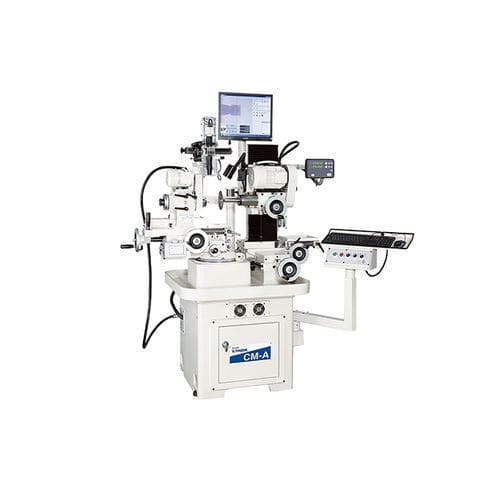

Rectificadora de herramientas CM-A

verticalhorizontal

Max. Diámetro de giro - 304 mm Diámetro máx. Diámetro de trabajo de la pinza - 32 mm Diámetro mín. Diámetro de trabajo de la pinza - 5 mm Ángulo máx. Ángulo espiral - 60º Máx. Distancia entre la punta del husillo y el centro del contrapunto - 100 mm,152 mm Cabezal de la muela Diámetro de rectificado - 100 mm Cabezal de trabajo Recorrido del carro - 130 mm Desplazamiento del carro - 100 mm Delantero del centro - 50 mm Trasera del centro - 50 mm Ajuste del ángulo del cabezal de trabajo Rotación del plano horizontal - ±105º(210º) Rotación del plano vertical - ±40 Cabezal de la muela Recorrido longitudinal - 110 mm Recorrido vertical - 240 mm Recorrido del carro transversal - 170 mm Máquina Largo x Ancho x Alto - 2100 x 1150 x 2050 mm
