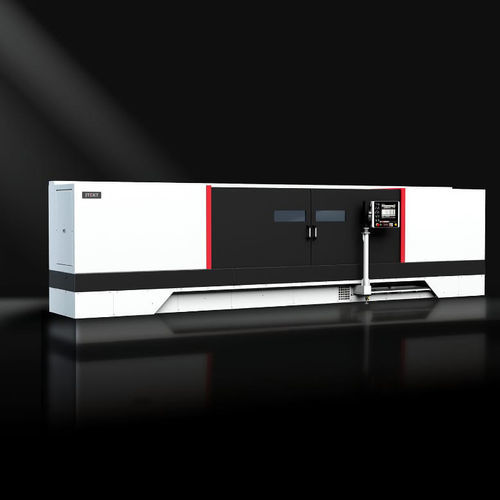

Rectificadora cilíndrica G5

para ejepara piezas de gran tamañoCNC

Resumen del producto
La serie G5 es una rectificadora cilíndrica CNC diseñada para el rectificado de alta precisión de piezas de gran tamaño. Una mayor capacidad de carga y una estructura de alta rigidez garantizan una calidad de mecanizado estable. La automatización de la determinación de condiciones de mecanizado, la medición automática del diámetro y el ajuste automático del apoyo reducen la variabilidad por diferencias de habilidad y alivian la carga de trabajo. STAT BEARING®, superficies deslizantes lijadas con precisión y medidas contra el calor y las vibraciones mantienen una alta precisión en rollos y ejes de gran tamaño durante largos periodos.

Beneficios

• La automatización de la configuración y de la medición/ajuste reduce la carga de determinar parámetros de mecanizado y minimiza las variaciones por habilidad del operario.
• La medición automática del diámetro y el ajuste del apoyo facilitan las operaciones y ayudan a mantener una calidad de mecanizado estable.
• El lijado de precisión de las superficies deslizantes principales, las medidas contra desplazamientos térmicos y la bancada de baja vibración mantienen la precisión durante largos periodos.
• Admite piezas más grandes y pesadas con capacidad de carga entre centros hasta 1.500 kg (con opciones), husillo de muela de alta potencia y diámetros de muela mayores.

Funciones principales

• Medición automática del diámetro y ajuste del apoyo
• Determinación automática de condiciones de mecanizado mediante el modo 'Easy Operation'
• Mando steer-by-wire y panel de control deslizante para soporte de operación
• Capacidad de pieza hasta 1.500 kg entre centros (según modelo/especificación)
• Motor del husillo de muela: 11 kW (estándar) [15 kW opcional]
• Función de ajuste del cono del contrapunta
• Bancada de alta rigidez y baja vibración y superficies lijadas de precisión
• STAT BEARING® (cojinete fluido) para reducción del desgaste y alta rigidez/amortiguación
• Cobertura total entre centros, modos sleep-in/wake-up y funciones de visualización energética para seguridad y cumplimiento ambiental

Especificaciones de la máquina
Distancia entre centros (mm): 1.000 / 1.600 / 2.500 / 3.200 / 4.000
Paso sobre la mesa (mm): φ560
Diámetro de rectificado (mm): φ0–φ550
Peso soportado entre centros (kg): 500 [1.000 / 1.500]
Diámetro exterior de la muela (mm): φ610 [φ760]
Velocidad periférica de la muela (m/s): 33 [45]
Motor del husillo de muela (kW): 11 [15]
Peso neto (kg): 8.000 / 10.000 / 12.000 / 14.000 / 17.000
[ ] indican especificaciones opcionales
