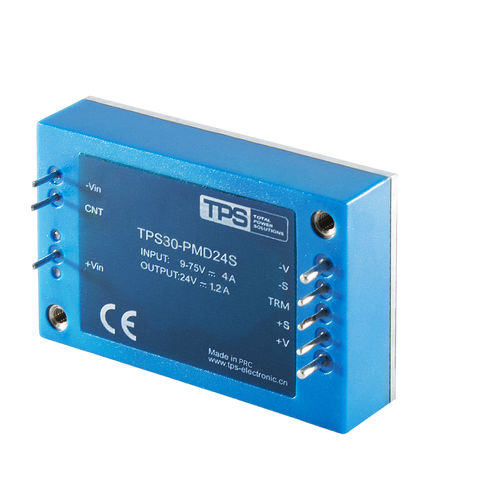

Convertidor DC/DC aislado TPS030-PMD24S

de circuitos impresosindustrialpara aplicaciones de telecomunicaciones

El TPS030-PMD24S es un módulo de alimentación CC-CC aislado de 30 W, fiable y eficiente, que forma parte de la versátil serie TPS030-150W. Este módulo acepta un amplio rango de tensión de entrada de 9-75 VCC y proporciona una salida estable de 24 V, capaz de suministrar hasta 1,2 A de corriente. Presenta un elevado aislamiento de 1500 VCC entre la entrada y la salida, lo que garantiza la seguridad de funcionamiento y la inmunidad al ruido en entornos exigentes. Con una eficiencia de hasta el 85%, incorpora amplias funciones de protección, como bloqueo por subtensión de entrada, sobretemperatura, sobretensión y sobrecorriente. El control remoto de encendido/apagado de lógica positiva añade flexibilidad a la gestión de la alimentación del sistema. Alojado en un compacto encapsulado industrial estándar de 1/4 de ladrillo, el TPS030-PMD24S está diseñado para ofrecer robustez en aplicaciones de automatización industrial, comunicaciones de telecomunicaciones, equipos de medición y militares. Características principales Alta eficiencia: Alcanza hasta un 85% de eficiencia, optimizando el uso de energía y el rendimiento térmico. Aislamiento robusto: Proporciona un aislamiento mínimo de 1500 VCC (entrada/salida, entrada/carcasa, salida/carcasa) para mejorar la seguridad. Mando a distancia: Dispone de encendido/apagado remoto de lógica positiva para un cómodo control de la alimentación del sistema. Embalaje estándar del sector: Tamaño compacto de 1/4 de ladrillo (37,2x57,9x12,7 mm) para facilitar la integración en sistemas estándar. Especificaciones Parámetro - Valor Dimensiones (L*A*Al)(mm) - 37,2*57,9*12,7 mm Eficiencia - ＞85% Capacitancia de aislamiento - 2500 pF típica Corriente de salida - 0-1,2A Ripple_Noise_20MHz BW - 100 mV RMS, 280 mV pk-pk máx
