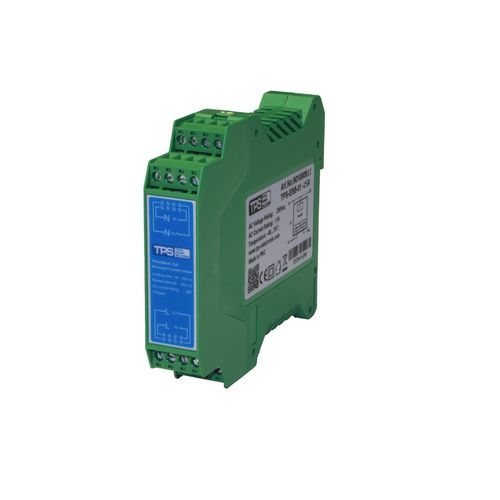

Interruptor diferencial de corriente TPS-ESB-01-25A

ACmonofásicocompacto

El TPS-ESB-01-25A es un limitador activo de corriente de irrupción CA de 25 A diseñado para instalaciones industriales monofásicas de 230 VAC. Proporciona supresión controlada de las corrientes de arranque mediante un circuito de limitación basado en CI y un relé de bypass integrado que elimina la disipación continua de potencia tras el periodo de irrupción. Está optimizado para montaje en riel DIN e integración en cuadros de control que requieren protección frente a corrientes de irrupción excesivas.

Características clave

• Corriente nominal de 25 A adecuada para condiciones de arranque exigentes.
• Limitación electrónica avanzada basada en CI con relé de bypass integrado para mayor eficiencia y fiabilidad frente a termistores NTC.
• Limita picos de irrupción hasta 45 A durante aproximadamente 100–500 ms para proteger componentes aguas abajo y evitar disparos intempestivos.
• Factor de forma compacto para montaje en riel DIN TS 35/7.5 o TS 35/15.
• Conexiones de bornes de tornillo resistentes, admiten conductores AWG13–AWG11 (2,6–4,2 mm²).
• Amplio rango de funcionamiento: -40 °C a 70 °C, hasta 95% HR sin condensación, altitud hasta 2000 m.
• Conformidades y certificaciones referenciadas: EN60950-1, EN61000-6-2, EN61000-6-3; CE, RoHS; listados adicionales (UL, WEEE, UKCA) en la documentación.

Especificaciones técnicas

• Modelo: TPS-ESB-01-25A
• Corriente nominal (entrada): 25 A
• Rango de tensión de entrada: 207–253 VAC (monofásico, nominal 230 VAC)
• Clamping de pico de irrupción: hasta 45 A (pico)
• Duración de limitación: aproximadamente 100–500 ms
• Dimensiones (L × W × H): 112 × 22,5 × 100 mm
• Montaje: riel DIN TS 35/7.5 o TS 35/15
• Tamaño de bornes de tornillo: AWG13–AWG11 (2,6–4,2 mm²) — la página del producto también indica AWG24–AWG16 (referencias inconsistentes)
• Tipo de supresor / etapa de salida: relé de bypass integrado
• Tolerancia operativa: diseñado para operar desde -40 °C hasta 70 °C (la página indica 40 °C a 70 °C; confirmar el límite inferior si procede), hasta 95% HR sin condensación, altitud hasta 2000 m
• Carcasa / protección: carcasa compacta para riel DIN, IP20
• Aplicaciones típicas: grandes motores, transformadores de aislamiento, cargas capacitivas y otras cargas con alto inrush
• Notas regulatorias / de conformidad: EN60950-1, EN61000-6-2, EN61000-6-3; marcado CE; RoHS; referencias adicionales (UL, WEEE, UKCA) en la documentación
