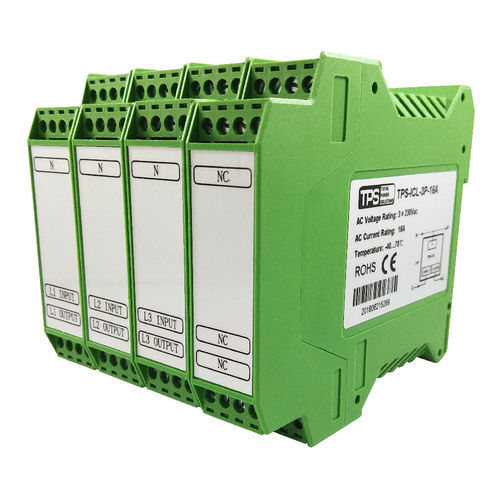

Interruptor diferencial AC TPS-ICL-3P-16A

trifásicoen riel DINcompacto

El TPS-ICL-3P-16A es un limitador de corriente de irrupción de CA trifásica montado en carril DIN diseñado para sistemas industriales de 400 V CA. Limita los picos de irrupción para proteger fusibles y disyuntores durante el arranque del motor o del transformador y cuenta con un relé de derivación integrado para minimizar la pérdida de potencia tras el arranque. Características principales

• Protección trifásica de 16 A: Diseñado para sistemas de 400 V CA; limita los picos de irrupción a 45 A durante 100-500 ms para evitar el molesto disparo de fusibles y permitir el uso de disyuntores compactos de acción rápida.
• Relé de bypass integrado: El bypass basado en relé garantiza una baja pérdida de potencia tras el arranque, superior a las soluciones simples de termistor NTC.
• Seguridad industrial y conformidad: Cumple las directivas EN60950-1 y EN61000-6-2,3 EMC; certificado CE y RoHS.
• Instalación en carril DIN: Fácil montaje en carriles TS 35 (TS 35/7,5 o TS 35/15) con terminales de tornillo para cableado industrial estándar.
• Diseño resistente: Carcasa fabricada en plástico UL V0; apta para funcionar hasta 2000 m de altitud y 10-95% HR (sin condensación); refrigerada por convección.
• Alta fiabilidad: MTBF ~300.000 horas para un rendimiento fiable en arranque de motores, protección de transformadores y otras aplicaciones de carga inductiva/capacitiva trifásica.

Características / especificaciones técnicas

• Nombre del modelo: TPS-ICL-3P-16A
• Corriente de entrada (nominal): 16A
• Limitación de picos de entrada: limita los picos a 45A durante 100-500 ms
• Tensión de entrada: 207-253 Vca
• Dimensiones (L×A×H): 112 × 90 × 100 mm
• Montaje: Raíl Din TS 35/7,5 o TS 35/15
• Tamaño del terminal de tornillo/cableado: AWG 13-11 (2,6-4,2 mm²) (texto) - AWG 24-AWG 16 (tabla)
• Tipo de supresor: relé de derivación integrado
• Enfriamiento: enfriado por convección
• Gama de temperatura de funcionamiento: -40°C a +70°C (como se indica en el texto del producto)
• Altitud / idoneidad para la humedad: hasta 2000 m de altitud; 10-95% HR sin condensación
• Certificaciones / normas: EN60950-1, EN61000-6-2, EN61000-6-3, CE, RoHS
• MTBF: 300.000 horas
• Aplicaciones típicas: arranque de motores, protección de transformadores, cargas inductivas/capacitivas trifásicas
