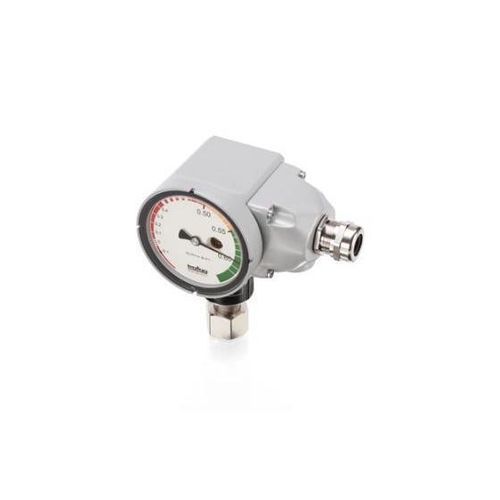

Controlador de densidad de gas SF6 8729

Acerca de
Trafag, con sede en Suiza, ofrece instrumentos precisos, fiables y sin mantenimiento desarrollados para la monitorización de la densidad de SF6 y gases alternativos. La medición se basa en el principio de referencia de la densidad del gas o en la tecnología patentada de horquilla vibratoria de cuarzo. Los monitores híbridos combinan ambos principios en un único instrumento, proporcionando una solución fiable mediante la medición directa de la densidad del gas.

Características principales

• Esfera grande para facilitar la lectura
• Hasta cuatro circuitos separados galvánicamente
• Compensación de temperatura completa
• Apto para aplicaciones en interior y exterior
• Compatible con SF6 y todo el espectro de gases aislantes mixtos alternativos
• Diseño híbrido que combina monitor de referencia de densidad y sensor de cuarzo oscilante

Datos técnicos
Código de producto: 8729
Denominación: Monitor de densidad de gas híbrido con contactos de conmutación y salida de corriente
Rango de medición:

• 0 ... 1300 kPa abs. @ 20°C
• 0 ... 60 kg/m3

Principio de medición:

• Monitor: Sistema de medición de gas por referencia de presión absoluta
• Sensor: Cuarzo oscilante

Señal de salida:

• Monitor: Contacto de conmutación sin potencial (SPDT)
• Sensor: 4 ... 20 mA

Temperatura ambiente: -40°C ... +80°C
Categoría del producto: Monitorización de densidad de gas
Aplicaciones: Tecnología de media tensión

Características / Especificaciones técnicas

• Fabricante/Marca: Trafag
• Código de producto: 8729
• Modelo: Monitor de densidad de gas híbrido (híbrido = principio de referencia de densidad + sensor de cuarzo oscilante)
• Rango de medición: 0 ... 1300 kPa abs. @ 20°C
• Unidad alternativa: 0 ... 60 kg/m3
• Principio de medición (monitor): Sistema de medición de gas por referencia de presión absoluta
• Principio de medición (sensor): Cuarzo oscilante
• Señales de salida: Contacto(s) SPDT sin potencial y salida de corriente 4 ... 20 mA
• Hasta cuatro circuitos separados galvánicamente
• Compensación en temperatura: Totalmente compensado
• Temperatura de funcionamiento: -40°C ... +80°C
• Apto para instalación en interior y exterior
• Conformidad: SF6 y todo el espectro de gases aislantes mixtos alternativos
• Aplicación prevista: Monitorización de densidad de gas en tecnología de media tensión
