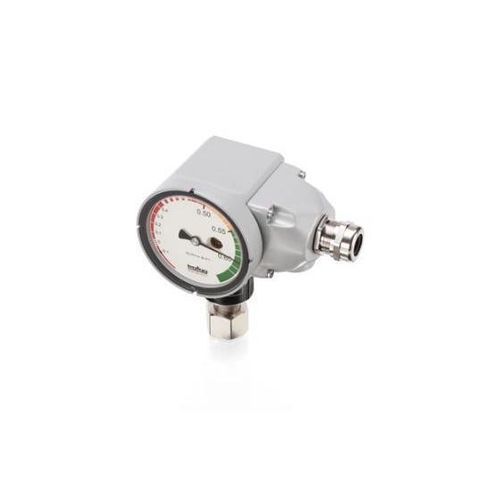

Controlador de densidad de gas SF6 8739

Acerca de
Trafag, con sede en Suiza, suministra instrumentos precisos y libres de mantenimiento diseñados para monitorizar la densidad de SF6 y gases aislantes alternativos. La medición se basa en el principio de referencia de presión absoluta y en un sensor de cuarzo oscilante patentado. El diseño híbrido integra ambos principios en un único instrumento, permitiendo la medición directa de la densidad del gas y ofreciendo contactos de conmutación y comunicación Modbus.

Características

• Esfera grande para facilitar la lectura
• Hasta cuatro circuitos separados galvánicamente
• Compensación completa de temperatura
• Apto para instalaciones interiores y exteriores
• Compatible con SF6 y una amplia gama de gases aislantes mixtos alternativos

Datos técnicos
Código de producto: 8739
Denominación: Monitor de densidad de gas híbrido 8739 con contactos de conmutación y salida Modbus
Rango de medición:

• 0 ... 1300 kPa abs. @ 20°C
• 0 ... 60 kg/m3

Principio de medición:

• Monitor: sistema de medición de gas por referencia de presión absoluta
• Sensor: cuarzo oscilante

Señal de salida:

• Monitor: contacto de conmutación sin potencial (SPDT)
• Sensor: RS485 / Modbus (RTU)

Temperatura ambiente: -40°C ... +80°C
Categoría de producto: Monitorización de densidad de gas
Aplicaciones: Tecnología de media tensión

Características / especificaciones

• Código de producto: 8739
• Denominación modelo: Monitor de densidad de gas híbrido 8739
• Rangos de medición: 0 ... 1300 kPa abs. @ 20°C; 0 ... 60 kg/m3
• Principios de medición: sistema de referencia de presión absoluta (monitor) y cuarzo oscilante (sensor)
• Salidas: contactos SPDT (monitor) y RS485 / Modbus RTU (sensor)
• Compensación de temperatura: totalmente compensado
• Temperatura de funcionamiento: -40°C a +80°C
• Instalación: apto interior/exterior
• Compatibilidad: SF6 y gases aislantes mixtos alternativos
