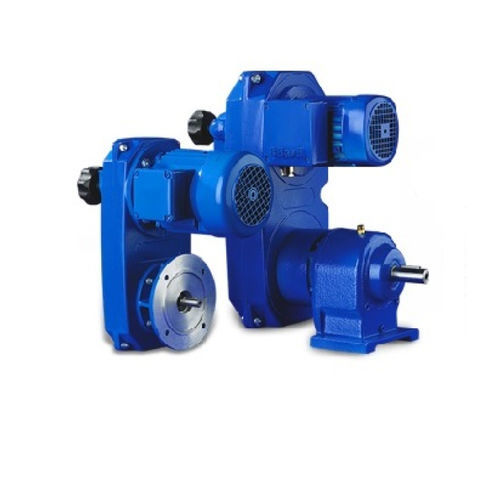

Variador mecánico con reductor RGAE

ajustable

Descripción
El variador de correa serie RGAE es una solución de transmisión modular en la que un accionamiento de doble polea con correa en V ancha está integrado en una carcasa simétrica. El diseño permite un amplio grado de modularidad, desde el montaje de diversos elementos de accionamiento hasta una unidad de transmisión variable compacta y lista para conexión. El ajuste de velocidad se realiza mediante husillo y ajuste angular con volante de disco o graduado. Se pueden incorporar indicadores de velocidad (analógicos o digitales) y tacómetros.

Montaje e instalación
Los motores trifásicos y los reductores conforme a IEC pueden montarse directamente en configuraciones en U y en Z. En el lado de salida, cada conjunto puede equiparse de serie con ejes de entrada y salida montados sobre doble cojinete en diseño brida. Esta geometría de eje también proporciona la entrada para reductores con eje hueco según IEC. Para cada tamaño está disponible una bancada de engranaje.

Certificación ATEX
Los variadores RGAE pueden suministrarse para su uso en atmósferas potencialmente explosivas conforme a la directiva ATEX 2014/34/UE: II 2GD T4 – 3GD T4.

Características / especificaciones técnicas

• Accionamiento modular de doble polea integrado en carcasa simétrica
• Correa en V ancha
• Ajustes por husillo y ángulo: volante de disco o graduado
• Indicadores de velocidad: analógicos o digitales; tacómetros disponibles
• Compatible con motores trifásicos y diversos reductores con conexión IEC
• Configuraciones de montaje: U y Z
• Salida con ejes de entrada y salida sobre doble cojinete en diseño brida
• Proporciona entrada para reductores con eje hueco IEC
• Bancada de engranaje disponible para cada tamaño
• Opción ATEX: II 2GD T4 – 3GD T4
