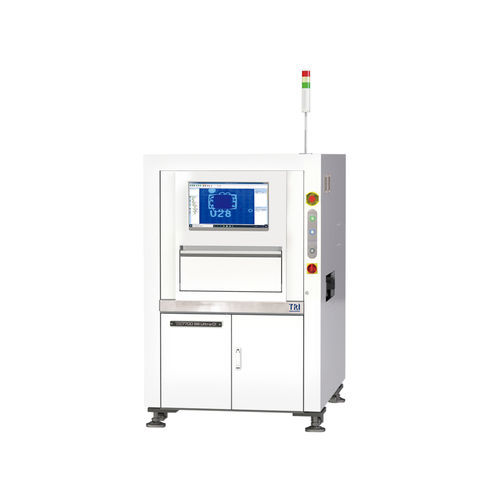

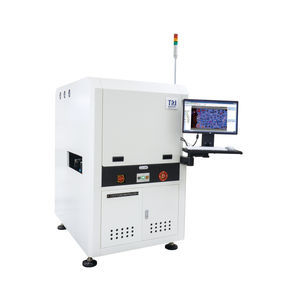

Sistema de inspección digital TR7700 SIII Ultra CI

por vídeocon cámaraautomático

Introducción
El TR7700 SIII Ultra CI es un sistema de inspección de recubrimiento conformal para ensamblajes PCB que integra iluminación multifase y adquisición dinámica de alta resolución para detectar defectos de recubrimiento, medir espesor y controlar flux y adhesivos.

Características principales

• Inspección de recubrimiento conformal para múltiples aplicaciones PCB
• Programación inteligente con aprendizaje automático de áreas de recubrimiento
• Medición de espesor de recubrimiento opcional con sensor láser de alta precisión (35–750 μm)
• Imágenes dinámicas de alto rendimiento con cámara superior de 4 Mpix
• Capacidades de inspección de flux y adhesivo
• Listo para fábrica conectada con tendencias SPC en tiempo real

Sistema óptico
Método de imagen: Imagen dinámica
Cámara superior: 4 Mpix
Resolución de imagen: 10 µm, 15 µm (configuración de fábrica)
Iluminación: LED multi‑fase RGB+W+UV

Medición de espesor de recubrimiento (opcional)
Rango de medida: 35 μm – 750 μm

Rendimiento de imagen
Velocidad de imagen: 60 cm²/sec (@10 µm); 120 cm²/sec (@15 µm)

Mesa de movimiento y control
Ejes X‑Y‑Z: Husillo de bolas + servo AC con controlador de movimiento
Resolución de ejes: 1 µm

Manipulación de placas
Tamaño PCB máx.: 500 x 460 mm (variantes DL: 510 x 310 mm ×2 carriles; 510 x 590 mm ×1 carril)
Espesor PCB: 0,5 – 5 mm
Peso máx. PCB: 3 kg (opcional 5 kg)
Despachos: Superior 25 mm (opcional 50 mm); Inferior 40 mm; Borde 3 mm (opcional 5 mm)
Transportador: En línea; Altura 880–920 mm; Compatible SMEMA

Funciones de inspección

• Defectos de componentes: faltante; tombstoning; billboarding; polaridad; rotación; desplazamiento; marcado incorrecto (OCV); defectuoso; invertido; componente adicional; cuerpo extraño; componente levantado
• Defectos de soldadura: exceso de soldadura; soldadura insuficiente; puenteado; pines through‑hole; patilla levantada; arañazo/contaminación en golden finger
• Defectos de recubrimiento conformal: recubrimiento ausente; recubrimiento insuficiente; grieta; burbuja; salpicadura; contaminación; vertido; espesor; altura de adhesivo (láser 3D)

Dimensiones y peso
WxDxH: TR7700 SIII Ultra CI: 1100 x 1720 x 1710 mm (DL: 1100 x 1820 x 1710 mm)
Peso: 940 kg (DL: 960 kg)

Vídeo
Vídeo integrado disponible que muestra flujos de inspección y la medición de espesor de recubrimiento opcional.

Especificaciones técnicas

• Modelo: TR7700 SIII Ultra CI
• Método de imagen: Imagen dinámica
• Cámara superior: 4 Mpix
• Resolución de imagen: 10 µm, 15 µm (configuración de fábrica)
• Iluminación: LED multi‑fase RGB+W+UV
• Espesor de recubrimiento (opcional): 35 μm – 750 μm
• Velocidad de imagen: 60 cm²/sec (@10 µm); 120 cm²/sec (@15 µm)
• Movimiento: Husillo de bolas + servo AC con controlador; Resolución X‑Y‑Z: 1 µm
• Tamaño PCB máx.: 500 x 460 mm (DL: 510 x 310 mm ×2 carriles; 510 x 590 mm ×1 carril)
• Espesor PCB: 0,5 – 5 mm
• Peso máx. PCB: 3 kg (opcional 5 kg)
• Despachos: Superior 25 mm (opt. 50 mm); Inferior 40 mm; Borde 3 mm (opt. 5 mm)
• Transportador: En línea; Altura 880–920 mm; Compatible SMEMA
