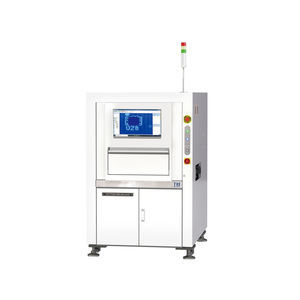

Sistema de inspección óptico TR7700 SII Plus CIUVpor vídeocon cámara
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- con cámara, óptico, por vídeo, UV
- Especificaciones
- automatizado
- Tipo
- de control de calidad, para detección de fallos, de medición
- Aplicaciones
- para la producción, para la industria electrónica
- Uso previsto
- para revestimientos
- Configuración
- en línea
- Otras características
- de alta resolución, controlado por ordenador, sin contacto
Descripción
Descripción general

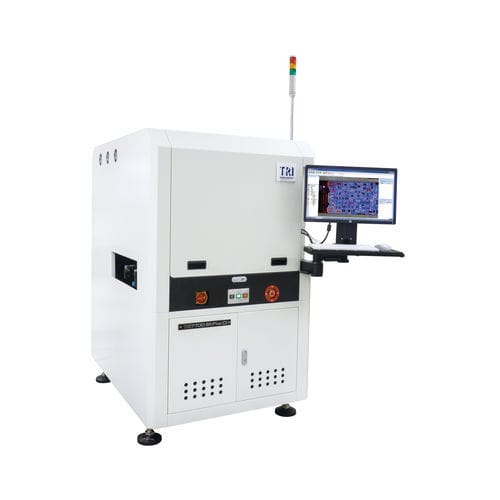

El TR7700 SII Plus CI es un sistema automatizado de inspección de recubrimiento conformal para placas de circuito impreso (PCB). Combina un diseño óptico de alta precisión con iluminación multi‑fase R/W + UV y un software de imágenes avanzado para detectar defectos en recubrimientos UV‑activos con un mínimo de falsos positivos. Diseñado para producción electrónica en línea, admite integración SMEMA y programación de cobertura intuitiva para una rápida implantación.
Características principales
Óptica e imagen
Método de imagen: Dynamic Imaging
Cámara superior: 4 Mpix
Resolución de imagen: 10 µm, 15 µm (ajuste de fábrica)
Iluminación: Multi-phase R/W + UV
Velocidad de imagen: 60 cm²/sec (@10 µm) / 120 cm²/sec (@15 µm)
Movimiento y manipulación de PCB
Control eje X: Husillo de bolas + controlador servo AC
Control eje Y: Husillo de bolas + controlador servo AC
Resolución eje X-Y: 1 µm
Tamaño máx. PCB: 500 x 460 mm
Espesor PCB: 0,6–5 mm
Peso máx. PCB: 3 kg
Separación superior: 50 mm; separación inferior: 40 mm (100 mm opcional)
Separación de borde: 3 mm (5 mm opcional)
Transportador: En línea; Altura: 880–920 mm; Compatible SMEMA
Funciones de inspección
Dimensiones y peso
AnxProfxAl: 1000 x 1400 x 1650 mm (no incluye torre de señal; altura torre 520 mm)
Peso: 600 kg
Especificaciones técnicas
El TR7700 SII Plus CI es un sistema automatizado de inspección de recubrimiento conformal para placas de circuito impreso (PCB). Combina un diseño óptico de alta precisión con iluminación multi‑fase R/W + UV y un software de imágenes avanzado para detectar defectos en recubrimientos UV‑activos con un mínimo de falsos positivos. Diseñado para producción electrónica en línea, admite integración SMEMA y programación de cobertura intuitiva para una rápida implantación.
Características principales
- Inspección precisa de recubrimientos UV‑activos
- Programación de cobertura intuitiva y formación sencilla
- Medición precisa del área de recubrimiento
- Reducción de ruido mediante iluminación multi‑fase
Óptica e imagen
Método de imagen: Dynamic Imaging
Cámara superior: 4 Mpix
Resolución de imagen: 10 µm, 15 µm (ajuste de fábrica)
Iluminación: Multi-phase R/W + UV
Velocidad de imagen: 60 cm²/sec (@10 µm) / 120 cm²/sec (@15 µm)
Movimiento y manipulación de PCB
Control eje X: Husillo de bolas + controlador servo AC
Control eje Y: Husillo de bolas + controlador servo AC
Resolución eje X-Y: 1 µm
Tamaño máx. PCB: 500 x 460 mm
Espesor PCB: 0,6–5 mm
Peso máx. PCB: 3 kg
Separación superior: 50 mm; separación inferior: 40 mm (100 mm opcional)
Separación de borde: 3 mm (5 mm opcional)
Transportador: En línea; Altura: 880–920 mm; Compatible SMEMA
Funciones de inspección
- Falta de recubrimiento
- Recubrimiento insuficiente
- Grieta
- Burbujas / Vacíos
- Salpicaduras / Manchas / Contaminación
- Derrame
- Medición
Dimensiones y peso
AnxProfxAl: 1000 x 1400 x 1650 mm (no incluye torre de señal; altura torre 520 mm)
Peso: 600 kg
Especificaciones técnicas
- Modelo: TR7700 SII Plus CI
- Método de imagen: Dynamic Imaging
- Cámara superior: 4 Mpix
- Resolución de imagen: 10 µm, 15 µm (ajuste de fábrica)
- Iluminación: Multi-phase R/W + UV
- Velocidad de imagen: 60 cm²/sec (@10 µm) / 120 cm²/sec (@15 µm)
- Control de movimiento: Husillo de bolas + controlador servo AC (X/Y)
- Resolución eje X-Y: 1 µm
- Tamaño máx. PCB: 500 x 460 mm
- Espesor PCB: 0,6–5 mm
- Peso máx. PCB: 3 kg
- Separación superior: 50 mm; separación inferior: 40 mm (100 mm opcional)
- Separación de borde: 3 mm (5 mm opcional)
- Transportador: En línea, Altura 880–920 mm, Compatible SMEMA
- Dimensiones (AnxProfxAl): 1000 x 1400 x 1650 mm
- Peso: 600 kg
