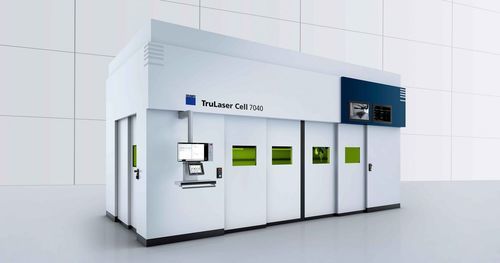

Máquina de corte láser 2D TruLaser Cell 7040

láser 3Dláser de fibrapara acero

Resumen
La TruLaser Cell 7040 es un sistema láser modular 3D para corte, soldadura y deposición láser de metal en piezas 2D, 3D y tubos. Su construcción modular y las posibilidades de reequipamiento permiten adaptar la máquina a diferentes configuraciones de producción y requisitos cambiantes.

Principales ventajas

• Alta productividad: elevada dinámica de la máquina, FastLine Cell (perforación en vuelo) y óptica de corte dinámica para reducir los tiempos de ciclo.
• Comodidad de operación: pupitre desplazable, aplicación MobileControl y ratón 6D opcional para manejo ergonómico y programación rápida.
• Fiabilidad del proceso: tecnología X‑Blast para procesos de corte robustos y vida útil mayor de las boquillas.
• Calidad de componente: tablas de tecnología, ajuste garantizado del haz bruto y BrightLine Weld para mejores resultados de corte y soldadura.
• Listo para Industria 4.0: concepto de control moderno e interfaz OPC/UA para integración de automatización.
• Modularidad y capacidad de reequipamiento para configuraciones personalizadas.

Producción rentable
La perforación en vuelo, la operación en dos estaciones y las mesas rotativas permiten cargas/descargas en paralelo y aumentar el rendimiento. La puerta frontal rápida de material composite y las mesas desplazables reducen tiempos improductivos.

Huella compacta
Áreas de trabajo seleccionables y armarios eléctricos integrados ofrecen una instalación compacta; la variante fiber marca el estándar de compacidad en su clase.

Operación simple y ergonómica
El pupitre ergonómico puede girarse y trasladarse a lo largo del frente de la máquina. La detección automática de ópticas permite cambios rápidos y sin errores.

Flexibilidad de procesos
La fibra 2‑en‑1 permite cortar, soldar y realizar LMD con un único cable láser; al cambiar la óptica se selecciona el proceso y el control ajusta automáticamente los parámetros.

Aplicaciones

• Corte de acero galvanizado de alta calidad para prototipos y preseries en automoción.
• Corte láser de piezas complejas 2D/3D (contornos, orificios).
• Soldadura láser de piezas tridimensionales (p. ej. palas de ventilador) con reducción de retrabajos.
• Deposición láser para reparación y recubrimiento de piezas.
• Procesamiento de tailor welded blanks con automatización, VisionLine y ópticas multifocus para precisión y calidad de soldadura.

Especificaciones técnicas

• Variante de modelo: TruLaser Cell 7040 fiber
• Recorrido eje X: 4000 mm
• Recorrido eje Y: 1500 mm o 2000 mm
• Recorrido eje Z: 750 mm o 1000 mm
• Recorrido B: ±135°
• Recorrido C: n × 360°
• Óptica dinámica: ±9 mm
• Velocidad máxima ejes X/Y/Z (paralelos): 100 m/min
• Velocidad máxima simultánea: 173 m/min
• Velocidad máxima ejes B/C: 90 1/min
• Aceleraciones máximas: X 9 m/s²; Y/Z 10 m/s²; óptica dinámica 40 m/s²; B 200 rad/s²; C 100 rad/s²
• Precisión posicionado (lineales X,Y,Z): 0,08 mm
• Precisión posicionado (rotación B): 0,015°
• Potencia láser máx.: 3000–6000 W
• Láseres disponibles: TruDisk, TruFiber
