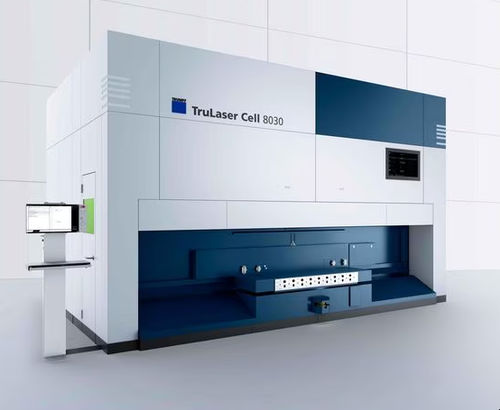

Máquina de corte láser de fibra TruLaser Cell 8030

láser 3Dpara metalde chapa

Resumen
La TruLaser Cell 8030 es una máquina de corte láser 3D de gama alta diseñada para componentes conformados en caliente. Disponible en variantes estándar y grande, puede configurarse para cortar anillos de puerta y secciones laterales completas o para producir piezas individuales y segmentos. Las optimizaciones de diseño y las opciones como Smart Approach, Dynamic Level 3 y X-Blast mejoran la fiabilidad del proceso, el rendimiento y la rentabilidad.

Beneficios clave

• Máxima productividad: mayor aceleración y Dynamic Level 3 incrementan el rendimiento frente al modelo anterior.
• Tiempos improductivos mínimos: mesa giratoria optimizada con tiempo de giro reducido (p. ej. 1,8 s) acorta el tiempo de ciclo.
• Robustez industrial: diseño basado en una amplia base instalada de máquinas 3D para conformado en caliente.
• Funciones versátiles: X-Blast Nozzle, ObserveLine (Comfort & Professional), BrightLine Speed y Smart Approach mejoran la estabilidad del proceso y la calidad de las piezas.

Dimensiones y disposición
La máquina presenta un diseño compacto y ergonómico. La mesa giratoria es accesible por delante y por los laterales y el diseño puede adaptarse a la planta y al flujo de producción para optimizar la manipulación de piezas.

Tecnología de boquilla X-Blast
La boquilla X-Blast ofrece hasta el doble de ancho de banda útil frente a boquillas estándar, aumentando la distancia de trabajo, reduciendo colisiones y mejorando la estabilidad del proceso y la calidad del corte.

Dynamic Level 3
Dynamic Level 3 aumenta las aceleraciones para aproximaciones y desplazamientos más rápidos. En piezas complejas, los tiempos de ciclo pueden reducirse hasta aproximadamente un 7% según la aplicación.

Software
TruTops Cell facilita la programación 3D (corte, soldadura, depósito metálico). Importa y corrige datos CAD 3D, genera propuestas de corte automáticas en las tres dimensiones y sugiere dispositivos y utillajes apropiados.

Contenido multimedia y demos (leyendas)

• TruLaser Cell 8030 – probado, contrastado y mejorado.
• Comparativa de tiempo de rotación y velocidad de corte en TruLaser Cell 8030.
• Comparación de rendimiento de la TruLaser Cell 8030.
• TruLaser Cell 8030 - BrightLine Speed.
• TruLaser Cell 8030 ObserveLine Professional.

Especificaciones técnicas

• Variantes de modelo: versión estándar / versión grande
• Número máximo de ejes: 5 / 5
• Recorrido eje X: 3000 mm / 3000 mm
• Recorrido eje Y: 1300 mm / 2100 mm
• Recorrido eje Z: 600 mm / 650 mm
• Recorrido eje B: ±135° / ±135°
• Recorrido eje C: n × 360° / n × 360°
• Recorrido óptica de corte dinámica: ±9 mm / ±9 mm
• Tamaño máximo pieza X: 2540 mm / 2540 mm
• Tamaño máximo pieza Y: 840 mm / 1640 mm
• Tamaño máximo pieza Z: 370 mm / 420 mm
• Velocidad máxima ejes (X/Y/Z): 100 m/min / 100 m/min
• Velocidad máxima simultánea: 173 m/min / 173 m/min
• Aceleración máxima ejes lineales: 11 m/s² (estándar) / 10 m/s² (grande)
• Aceleración máxima simultánea: 19,1 m/s² / 17,3 m/s²
• Potencia láser máxima: 3000 W – 4000 W
• Láseres disponibles: TruFiber
• Carga máxima por lado (automatización plato): 300 kg / 750 kg
• Estaciones de trabajo: 2 / 2
• Tiempo improductivo total típico: 3,7 s / 4,9 s
• Tiempo de rotación típico: 1,8 s / 3,0 s
• Diámetro plato giratorio: 4000 mm / 5000 mm
• Altura de trabajo: 700 mm
