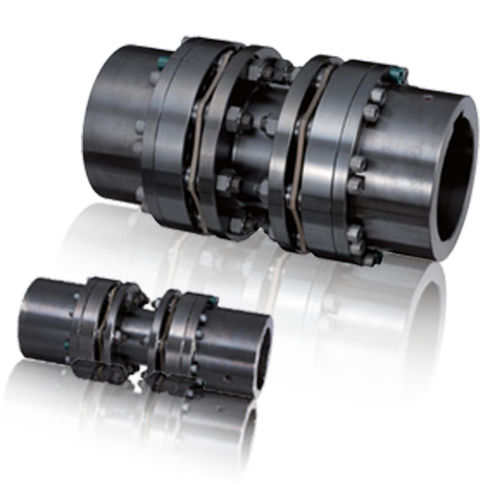

Acoplamiento de discos NER series

compactoanchode eje

Se trata de un acoplamiento flexible compacto con una capacidad excepcionalmente grande. La serie NER es un nuevo acoplamiento ECHT-FLEX que logra un aumento de par y una compactación extraordinarios gracias ​a la optimización de discos y pernos de nuevo desarrollo. ・Diámetro del eje aplicable: de Φ25 mm a Φ145 mm Rango de par: 590 a 8500 Nm Características • Gran fuerza de transmisión La nueva forma del disco ha dado como resultado un aumento significativo del par motor en comparación con la serie anterior. • Facilidad de uso excepcional Nuestra exclusiva estructura de unidad central, que integra el disco y el espaciador, elimina la necesidad de realizar engorrosos trabajos de ensamblaje de discos in situ. La instalación y el desmontaje se realizan simplemente quitando y volviendo a colocar los pernos entre la unidad central y el buje. ・Compatible con diámetros de orificio de eje grandes Al adoptar una unidad central, el diámetro máximo del orificio del eje puede ser mayor que en la serie anterior. ・Amplia gama de opciones disponibles Es posible una amplia gama de combinaciones, incluyendo espaciadores de CFRP (plástico reforzado con fibra de carbono), fijación de ejes con Power-Lock y montaje de bridas. No tiene holgura y posee una alta rigidez torsional, lo que lo hace adecuado para dispositivos de posicionamiento de servomotores. Espaciador largo - Distancia entre caras del extremo del buje (dimensión J) hasta 6 m Podemos fabricar según las dimensiones que usted desee. • Puede utilizarse con un eje flotante. Se puede utilizar un eje flotante cuando existe una distancia entre los dispositivos.
