Sistema de baterias litio NMC

cuadradobloqueplano

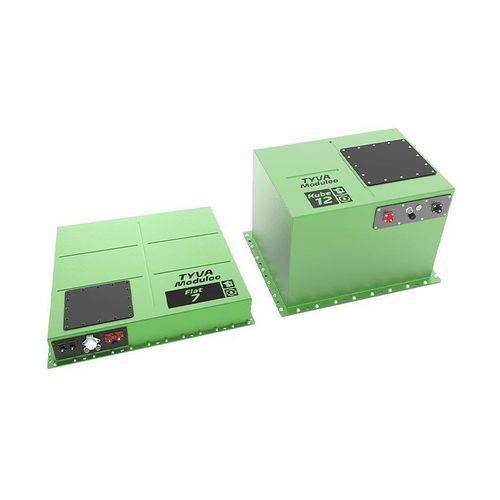

Presentación La gama Flat y Kube está formada por paquetes de baterías de litio de alta densidad energética en formatos distintivos. Diseñadas para aplicaciones de alta potencia (vehículos eléctricos, vehículos agrícolas, almacenamiento de energía, etc.), son las baterías de mayor tamaño fabricadas por TYVA Energie. Las unidades incorporan cajas de aluminio selladas y resistentes y ofrecen dos niveles de potencia similares; la principal diferencia es el factor de forma: el modelo Flat es de perfil bajo y alargado, el modelo Kube es más cúbico y alto. Ambas gamas integran la tecnología Moduloo Ax para modularidad y alto rendimiento.

Aplicaciones

• Almacenamiento de energía
• Off-road / retrofit de vehículos / vehículos urbanos (LEZ)
• Militar / Defensa
• Marítimo / Náutica
• Movilidad eléctrica (autobuses, vehículos eléctricos)
• Robótica, AGV

Características generales

• Cajas de aluminio selladas (IP65 estándar; IP67 en algunas variantes)
• Panel de servicio extraíble para acceso al BMS y PDU
• Versiones ultra-planas (p. ej.: 100 mm de espesor para Flat)
• Tecnología Moduloo Ax: modularidad y rendimiento (tensión y capacidad configurables)
• Sistemas integrados: BMS TYVA Energie y PDU opcional (switch box)
• Posibilidad de conexión en serie y/o paralelo (según modelo)
• Conectores sellados IP67 disponibles; frontal extraíble para facilitar el cambio de conectores
• Temperatura de descarga: −20 °C a +60 °C
• Temperatura de carga: 0 °C a +45 °C
• Cajas diseñadas para resistir hasta 3000 V (según acabado)
• Peso: aproximadamente 40 kg a 65 kg según modelo y configuración

Certificaciones Toda la gama Flat & Kube está certificada UN 38.3 para transporte. Otras certificaciones indicadas como en trámite: RoHS, R10 Rev.6, R100 Rev.3.

Tablas de producto - Versión « Energy » (extractos) Flat 7 - Versión Energy
Tensión | Capacidad | Energía | Configuración | Química | Dimensiones | Peso
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 710 x 720 x 104 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 710 x 720 x 104 mm | 40 kg

Kube 7 - Versión Energy
Tensión | Capacidad | Energía | Configuración | Química | Dimensiones | Peso
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 486 x 482 x 183 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 486 x 482 x 183 mm | 40 kg

Flat 12 - Versión Energy
Tensión | Capacidad | Energía | Configuración | Química | Dimensiones | Peso
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 940 x 696 x 104 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 940 x 696 x 104 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 940 x 696 x 104 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 940 x 696 x 104 mm | 65 kg

Kube 12 - Versión Energy
Tensión | Capacidad | Energía | Configuración | Química | Dimensiones | Peso
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 530 x 410 x 347 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 530 x 410 x 347 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 530 x 410 x 347 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 530 x 410 x 347 mm | 65 kg

Versión « Power » (extractos) Flat 7 - Versión Power (ejemplos)
Tensión | Capacidad | Energía | Configuración | Química | Dimensiones | Peso
25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
51.1 V | 120 Ah | 6132 Wh | 14S40P | NMC | 710 x 720 x 104 mm | 40 kg
102.2 V | 60 Ah | 6132 Wh | 28S20P | NMC | 710 x 720 x 104 mm | 40 kg

Kube 7 - Versión Power (ejemplos)
Tensión | Capacidad | Energía | Configuración | Química | Dimensiones | Peso
25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
51.1 V | 120 Ah | 6132 Wh | 14S40P | NMC | 486 x 482 x 183 mm | 40 kg
102.2 V | 60 Ah | 6132 Wh | 28S20P | NMC | 486 x 482 x 183 mm | 40 kg

Observaciones Las gamas Flat & Kube son personalizables (a medida): dimensiones de la carcasa, cambios de tensión y capacidad, modificación de conectores de potencia y señales, añadido de sistema de refrigeración bajo demanda.
