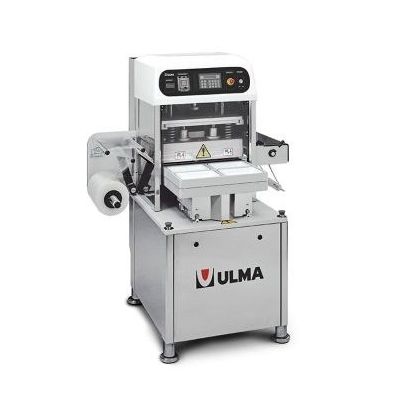

Operculadora lineal SMART 500

semiautomáticaal vacíopara barquillas

Resumen
Termoselladora de bandejas semiautomática preindustrial para bandejas preformadas. Apta para envasado en atmósfera modificada (MAP) y envasado al vacío. Rendimiento: hasta 8 ciclos/min en corte‑sellado y hasta 5 ciclos/min en MAP. Transporte de bandejas manual, nivel de prestaciones medio‑alto.

Proceso y ciclo

• Introducir las bandejas llenas en las cavidades de la máquina.
• Iniciar el ciclo pulsando simultáneamente los dos pulsadores de arranque.
• Secuencia de operaciones:
• Inserción y cierre de las cavidades.
• Fase de vacío (opcional).
• Fase de inyección de gas (opcional).
• Sellado del film sobre la bandeja.
• Corte del film.
• Retorno de las cavidades y avance del film para el siguiente ciclo.

Notas operativas

• Las bandejas se elevan automáticamente durante el retorno de las cavidades para facilitar la extracción y recarga (tiempo ajustable).
• Cambios de formato rápidos: cambio de altura de bandeja ~1 minuto; cambio completo de cavidad < 5 minutos, sin herramientas.
• Máquina conforme a los requisitos de seguridad CE y a la norma de calidad ISO 9001.

Seguridad

• Protectores de seguridad que impiden el acceso a las zonas de corte y sellado durante el ciclo.
• Protectores equipados con interruptores de seguridad.
• Arranque con dos manos: se deben pulsar ambos pulsadores simultáneamente hasta la introducción completa del molde.
• Los circuitos de control funcionan a 24 V.

Construcción y características técnicas

• Construida en materiales resistentes a la corrosión / acero inoxidable para facilitar la higiene.
• Control por autómata programable SIEMENS (PLC).
• Pantalla LCD para parámetros, estado y mensajes de error.
• Grado de protección eléctrica IP65 para lavado y saneamiento.

Facilidad de uso

• Ciclos automáticos con memoria programable para hasta 20 configuraciones.
• Cambios de formato rápidos sin herramientas y temporización de expulsión de bandejas ajustable.
• Controles para manejo de productos líquidos y salsas.

Mantenimiento

• Mantenimiento mínimo requerido.
• Protectores desmontables para acceso fácil a componentes para limpieza y servicio.

Opcionales

• Sistema de vacío con control digital (bombas: 63 o 100 m3/h).
• Sistema de enjuague con gas (MAP).
• Sistema de centrado de film impreso, codificadores y separador de líquidos.
• Soporte de bobina cantilever y depósito acumulador de gas.
• Accesorios para facilitar el cambio de cavidades y control de velocidad para líquidos.
• Altura máxima de bandejas: 120 mm.

Especificaciones técnicas

• Modelo: SMART 500 (termoselladora semiautomática de bandejas).
• Rendimiento: hasta 8 ciclos/min (corte‑sellado); hasta 5 ciclos/min (MAP).
• Tipos de envasado: MAP y vacío.
• Transporte: sistema de transporte manual de bandejas.
• Altura máx. bandeja: 120 mm.
• Opciones bombas de vacío: 63 o 100 m3/h (integradas).
• PLC: SIEMENS; Pantalla: LCD; Programación: hasta 20 set‑ups.
• Limpieza: conformidad IP65; Construcción: materiales resistentes a la corrosión.
• Cambio de formato: cambio de altura ~1 min; cambio completo < 5 min, sin herramientas.
