Transductor de ultrasonidos de placa EI series

de contacto directosumergible

Descripción del producto

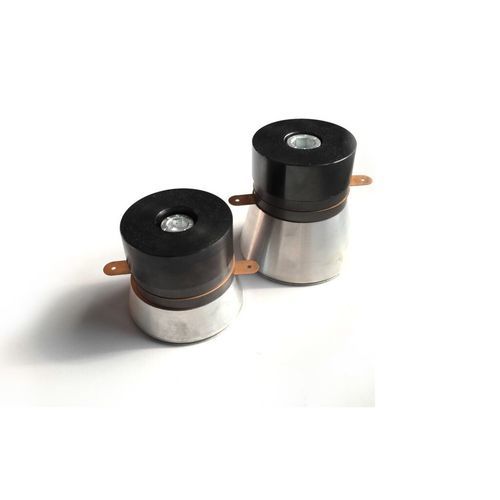

Construcción sobre soporte de acero inoxidable AISI 316 espesor 30/10, con múltiples elementos vibrantes pegados mediante resina epoxi. Cada sonotrodo consta de dos discos dipolares, un difusor de aluminio y un reflector de acero. Potencias unitarias: 50/100 W o 100/200 W. Frecuencias de funcionamiento: 24 kHz o 38 kHz. Versiones disponibles: soportes con brida (serie EF) y soportes sumergibles (serie EI).

Soportes sumergibles
Los soportes sumergibles están fabricados en acero inoxidable AISI 316 y soldadura TIG hermética. Hay modelos estándar y diseños a medida. Todos los transductores sumergibles se suministran con un tubo rígido recto (h = 300 mm, d = 1/2 inch) con manguito.

Soportes sumergibles - tabla
MODELO | DIMENSIONES ÚTILES (mm) | ALTURA MÁX (mm) | NÚMERO MÁXIMO DE EMISORES (50 o 100 W)
EI 5 | 200×300 | 100 | 5
EI 10 | 400×300 | 100 | 10
EI 15 | 550×300 | 100 | 15
EI 20 | 600×400 | 100 | 20
EI 25 | 600×460 | 100 | 25

Soportes con brida
Los soportes con brida están fabricados en acero inoxidable AISI 316 con soldaduras TIG herméticas. Hay modelos estándar y diseños a medida.

Soportes con brida - tabla
MODELO | DIMENSIONES ÚTILES (mm) | ALTURA MÁX (mm) | NÚMERO MÁXIMO DE EMISORES (50 o 100 W)
EF 5 | 200×300 | 100 | 5
EF 10 | 400×300 | 100 | 10
EF 15 | 550×300 | 100 | 15
EF 20 | 600×400 | 100 | 20
EF 25 | 600×460 | 100 | 25

Especificaciones técnicas

• Material del soporte: acero inoxidable AISI 316 (espesor 30/10)
• Elemento vibrante (sonotrodo): dos discos dipolares + difusor de aluminio + reflector de acero
• Opciones de potencia por emisor: 50/100 W o 100/200 W
• Frecuencias de funcionamiento: 24 kHz o 38 kHz
• Versiones disponibles: soportes con brida (serie EF) y soportes sumergibles (serie EI)
• Accesorio sumergible: tubo rígido recto, h = 300 mm, d = 1/2 inch, con manguito
• Modelos disponibles: EI 5, EI 10, EI 15, EI 20, EI 25 y EF 5, EF 10, EF 15, EF 20, EF 25 (ver tablas para dimensiones y emisores máximos)
